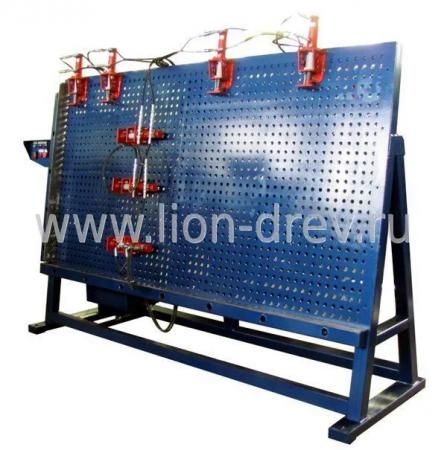

Вайма координатная ВКГ-Лоза

'Тип силового привода, кол-во цилиндров верхнего/бокового прижима': 'Гидро, 3+2', 'Рабочая зона координатного поля, мм': '1200х2500', 'Максимальная толщина заготовки, мм': '100', 'Усилие цилиндра верхнего/бокового прижима, кг': '1700/1125', 'Давление в системе, атм': 'До 100', 'Время перенастройки': 'В пределах 1 мин', 'Масса, кг (стандартное исполнение)': '710', 'Потребляемая электрическая мощность, КВт': '4'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Координатная вайма - разновидность сборочных пресс вайм, в которых в качестве рабочей зоны для склеивания заготовок используется координатное поле, представляющее собой перфорированный металлический лист толщиной 8-10 мм. Координатное поле изготавливается на высокоточном станке лазерного раскроя, шаг отверстий составляет 50 мм.

Координатное поле жестко крепиться на сварную раму ваймы. Силовые прижимы, прессовые площадки легко крепятся в отверстиях рабочей зоны.

Перемещение и крепление силовых прижимов и упоров по рабочей зоне совершенно не составляет труда, настройка на новый размер производится очень оперативно,что положительным образом оказывает влияние на производительность станка и соответственно экономический эффект при использовании данной модели пресс ваймы.

Особое преимущество координатной ваймы - это возможность изготовления деталей любых размеров со сложной геометрией, а так же удобство склеивания угловых соединений. При установке на вайму фронтальных прижимов, пресс можно применять для склеивания мебельного щита.

Станок может комплектоваться любым количеством силовых прижимов, упоров, фронтальных прижимов и других специфических приспособлений для склеивания нестандартных соединений.

Применение координатной пресс ваймы настолько универсально, что это станок можно увидеть на предприятиях выпускающих мебель, двери, окна, различные каркасные конструкции, лестницы и просто щиты или столешницы, при этом размер предприятия для применения данного пресса совершенно не имеет значения.

В данной модели ваймы в качестве силовых элементов используются гидроцилиндры. Гидростанция входит в комплект поставки.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Вайма может комплектоваться любым количеством вертикальных и горизонтальных упоров, а также специфическими приспособлениями для сборки различных фильдеперстовых изделий (прямые, косые, угловые башмаки)

Для предотвращения вылета заготовок пресс вайма может комплектоваться фронтальными прижимами.

Обращаем ваше внимание, что возможно изготовления пресса с размером рабочей зоны по вашим требованиям.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Цельносварная конструкция рамы и координатного поля.
• Поэлементная схема комплектации.
• Гидравлическое силовое и насосное оборудование собрано из комплектующих Atos, SMT, Duplomatic (Италия).
• Быстрая перенастройка на любой размер изделия.
• Гидравлическое и пневматическое исполнение на выбор заказчика.
• Вертикальная компоновка
