УФ камера DayCOR micROM HD

'Производитель': 'Ofil'

УФ камера для обнаружения коронных разрядов с помощью БПЛА

Коронный разряд на проводах высоковольтных линий электропередач приводит к потерям электроэнергии, иногда к аварийным ситуациям. Согласно исследованиям, 85% критических отказов оборудования высокого и среднего напряжения связаны с действием частичных разрядов, наблюдение и измерение интенсивности которых возможно только в УФдиапазоне.

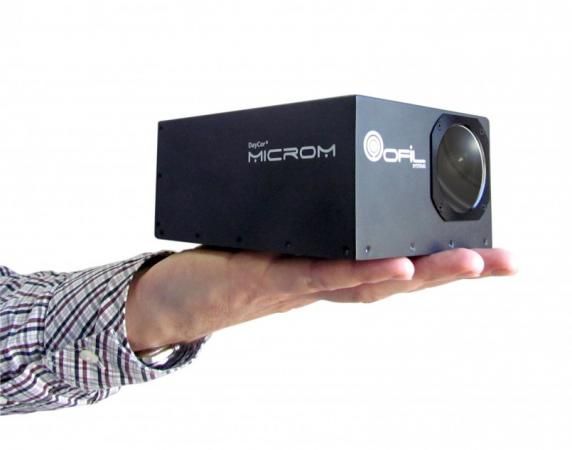

Ультрафиолетовая камера DayCOR micROM HD компании Ofil предназначена для детектирования коронных разрядов на ЛЭП и высоковольтном оборудовании подстанций. Устанавливается на беспилотники, позволяет дистанционно обследовать линии электропередач и электроэнергетическое оборудование не подвергая опасности человека.

Особенности и преимущества micROM HD

DayCor micROM HD это инновационная УФ камера, предназначенная для использования на БПЛА (беспилотный летательный аппарат) или внутри миниатюрных подвесок. Это легкое устройство с низким энергопотреблением поддерживает большинство широко используемых протоколов связи и имеет электромагнитное экранирование. УФ камера micROM HD это первая миниатюрная камера высокого разрешения с двумя сенсорами: УФ сенсор с независимостью от солнечного излучения и видеосенсор, что обеспечивает возможность детектирования и отображения коронных разрядов при дневном свете.

Эта камера имеет встроенную возможность регистрации в реальном масштабе времени коротковолнового ультрафиолетового излучения и его источников, позволяя точно определять места повреждений и проводить обследования на предмет наличия коронных разрядов. Технология DayCor, лежащая в основе работы камеры, и специальные фильтры позволяют камере micROM HD обращать внимание только на корону при снижении мешающих шумов. Связь с GPS, датчиками температуры и влажности позволяют дополнять записи специфическими данными о состоянии окружающей среды.

Ультрафиолетовую камеру micROM HD легко интегрировать с БПЛА, используя поставляемый набор команд, который управляет всеми функциями камеры. Изображения высокого разрешения полностью соответствуют требованиям детального и чёткого просмотра удаленных/конкретных элементов и аппаратуры в целом. Камера micROM HD предлагается как отдельный основной элемент, который может быть установлен в широкий спектр различных подвесок, или как единый блок с дополнительной адаптацией для большинства небольших БПЛА.

• Видео и фотокамера высокого разрешения,
• Маленький вес и размер,
• Широкое поле зрения,
• Низкое энергопотребление,
• Различные протоколы связи,
• Снижение УФ шума,
• Оптическое и цифровое масштабирование,
• Вставка данных общей наработки и данных GPS,
• Простота интеграции в БПЛА,
• Экранирование от электромагнитного излучения.

МАКСИМУМ ДЛИТЕЛЬНОСТИ ПОЛЕТА, СКОРОСТИ И ГИБКОСТИ

Для максимизации гибкости обследований, длительности и скорости, вес должен поддерживаться на минимуме. micROM HD это легкая камера с низким энергопотреблением, что обеспечивает более длительные, высокие и быстрые облеты линий электропередачи.

ПОЛУЧЕНИЕ ЧЕТКОЙ И ДЕТАЛЬНОЙ ИНФОРМАЦИИ

Камера micROM HD выводит и записывает видео HD, предоставляя четкий вид обследованных сцен и позволяя читать паспортные таблички и каталожные номера оборудования для справки при обслуживании. Видео могут включать в себя подсчет событий коронных разрядов, дату и время, данные GPS, температуру и влажность (дополнительно). Преимущество более высокого разрешения в более детализированных данных.

УПРАВЛЕНИЕ ЭФФЕКТИВНОСТЬЮ ИСПОЛЬЗОВАНИЯ ВРЕМЕНИ

Камера micROMHD обеспечивает представление короны по ее излучению в реальном масштабе времени, отображая как разряд, так и повреждения. Ясные и четкие изображения, даже при движении, используются для определения места повреждения и уровня его серьезности.

ПРОСТОТА ИНТЕГРАЦИИ В БПЛА

Управление камерой micROMHD осуществляется с помощью набора коммуникационных команд, используя такие интерфейсы как RS232, MAVlink, S. BUS, CAN BUS и MFIO-PWM.

ПОВЫШЕНИЕ БЕЗОПАСНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ

Исключительная точность детектирования коронных разрядов достигается благодаря реализации солнечно-слепой технологии компании Ofil [зарегистрированный патент EP1112459B1]. Абсолютная слепота к солнечному излучению обеспечивает эффективную работу днем и гарантирует высочайшую чувствительность к короне с коротковолновым УФ излучением. Повышайте вашу производительность, обращаясь к действительным случаям коронных разрядов, не пропуская ни одного из них.

АДАПТАЦИЯ ПО РАЗМЕРАМ

Камера micROMHD предлагается как отдельный основной элемент для интеграции в подвески или в любой другой корпус, либо как заключенная в оболочку микрокамера. Доступно переключение между профилями и выбор наиболее подходящего.

Отрасли применения и теги Ofil DayCOR micROM HD

Металлургия Машиностроение Химическая промышленность Электроэнергетика Научно-исследовательская деятельность Телекоммуникации

Технические характеристики Ofil DayCOR micROM HD

Технические характеристики

уф камера оптические характеристики
Подавление солнечного излучения	Абсолютное при полном солнечном свете и любых погодных условиях целевой объект может быть обследован с солнцем в поле зрения
Мин. детектируемый разряд	3 пК при 10 м
Мин. чувствительность к УФ	7.8 x 10-18 ватт/см2
Мин. детектируемое напряжение радиопомех	30 дБ&mu,В (RIV) при 1 МГц на10 м
Поле зрения	По горизонтали: 20 х по вертикали: 11.25
Фокусировка	Ручная и автоматическая фокусировка, УФ изображение подстраивается под видимое
Масштабирование УФ изображений	3x цифровое, подстраиваемое под канал видимого изображения, постоянное
Объединение кадров УФ изображений	Вкл, выбор из серии кадров | Откл
Цвета УФ изображений	Выбираемые из цветовой гаммы
Спектральный диапазон	240-280 нм
Счет событий коронных разрядов	Число событий коронных разрядов в минуту, объем 3 поля зрения
видеокамера оптические характеристики
Точность наложения УФ/видео изображения	Девиация <, 1 миллирадиан
Мин. чувствительность к видимому свету	0.03 люкс
Поле зрения (горизонтальное х вертикальное)	20 х 11.25, каналы УФ и видео изображений синхронизированы
Масштабирование видео изображений	3x оптическое
Подавление шума	Да
Фокусировка	от 5 м до бесконечности, автоматическая и ручная
сохранение данных
Стандарт вывода видео	HD 720p 60 кадр/с
Формат видео	MOV
Формат снимков	JPG
Формат файловой системы	FAT-32, exFAT
интерфейсы и режимы ввода/вывода данных
Видеоинтерфейс	HDMI, RTSP
Протокол связи	micROM-Protocol, GPS-NMEA, MAVlink, S. BUS
Интерфейсы	RS232, CAN BUS, MFIO-PWM, UART
Разъемы	microHDMI, RJ45, Power (питание), AUX, MFIO, miniUSB, JST
Режимы вывода УФ и видео изображений	Комбинированный (УФ и видео), только УФ, только видимое
физические характеристики и электропитание
Температура хранения и рабочая	От -20C до +50C
Масса	Основной элемент камеры: 700 г | блок камеры: 900 г
Размеры (длина х ширина х высота)	156 x 112 x 71 мм
Питание и потребляемая мощность	7-28 В постоянного тока, 12 Ватт
Степень защиты	IP42
Монтаж	Прецизионные монтажные резьбовые соединения
дополнительные принадлежности Объединенный датчик наработки и данных GPS, Программа CoronaWise - Corona Management, SD-карта памяти, Li-Po аккумуляторные батареи: средняя дальность полета в течение 90 мин | большая дальность полета в течение 4 часов,
