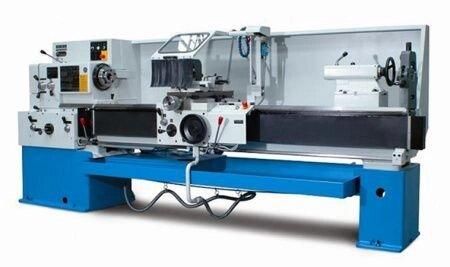

Токарно-винторезный станок Trens SN50C (1000)

'Производитель': 'TRENS', 'Масса, кг': '1735', 'Габаритные размеры, мм': '1100x1505x2640', 'Потребляемая мощность, кВт': '5.5', 'Конус шпинделя': 'KM6', 'Конус пиноли': 'KM5', 'Шаг метрической резьбы, мм': '0.5-40', 'Диаметр отверстия шпинделя, мм': '52', 'Ход поперечных салазок, мм': '300', 'Ход пиноли, мм': '180', 'Макс. масса заготовки, кг': '300/80', 'Макс. длина заготовки, мм': '1000', 'Диапазон скоростей шпинделя, об мин': '22-2000', 'Макс. Ø заготовки над суппортом, мм': '270', 'Макс. Ø заготовки над станиной, мм': '500', 'Шаг дюймовой резьбы, нит дюйм': '1-80', 'Макс. сечение резца, мм': '32x20', 'Диапазон продольных подач, мм об': '0.05-6.4', 'Диаметр пиноли, мм': '70', 'Скорость ускор. перемещ. суппорта, м мин': '3/1.5', 'Макс. Ø заготовки в выемке станины, мм': '700', 'Длина выемки в станине, мм': '230', 'Шаг модульной резьбы, мм': '0.25-20', 'Диапазон поперечных подач, мм об': '0.025-3.2', 'Количество подач (попер. прод.)': '38', 'Шаг питчевой резьбы, питч': '2-72'

Токарно-винторезный станок SN 50 C/1000 - оборудование токарной группы, предназначенное для механической обработки валов, фланцев и других тел вращения в условиях единичного, мало- или среднесерийного производства.

Функциональные возможности

Токарно-винторезный станок SN 50 C/1000 дает возможность:

• проводить чистовую обработку внешних и внутренних поверхностей заготовок цилиндрической, сферической или конической формы,
• нарезать резьбы различных типов (внутренние и наружные).

Важные особенности

Особенности токарно-винторезного станка SN 50 C/1000:

• литая станина из чугуна,
• упрощенная система нарезания резьб,
• точность обработки металлических поверхностей, соответствующая стандарту STN ISO 1708,
• расширенная комплектация поставки и большой выбор дополнительной оснастки.

Комплектация

В комплект поставки токарно-винторезного станка SN 50 C/1000 по умолчанию входит:

• неподвижный центр для фиксации заготовки MORSE 5,
• переходник MORSE 6,
• приспособление для сужения диаметра конуса пиноли задней бабки,
• сменные шестерни для нарезания дюймовых и метрических резьб различных размеров,
• набор инструментов для текущего обслуживания оборудования,
• комплект запасных шпилек,
• руководство по применению.

Дополнительно вместе с токарно-винторезным станком SN 50 C/1000 можно заказать следующие приспособления:

• планшайба плоская диаметром 500 мм,
• планшайба четырехкулачковая диаметром 500 мм,
• универсальный патрон трех- или четырехкулачковый диаметром 250 мм,
• неподвижный люнет диаметром от 170 до 250 мм,
• неподвижный люнет диаметром от 10 до 115 мм,
• подвижный люнет диаметром от 10 до 115 мм,
• подвижный центр MORSE 5,
• суппорт с резцедержателем американского образца,
• конусная линейка,
• резцедержатель поворотный,
• индикатор нарезания резьб,
• приспособление для внешнего и внутреннего шлифования,
• поддон для мусора,
• микрометрический упор (продольный),
• задний барьер для защиты мастера,
• анкерные крепления,
• поводковая планшайба,
• прижимные фланцы для патронов диаметром 315 мм,
• шприц для впрыскивания масла,
• фланец для патрона.
