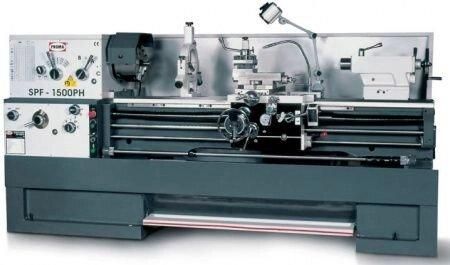

Токарно-винторезный станок Proma SPF-1500PH с УЦИ

'Производитель': 'Proma', 'Масса, кг': '2835', 'Напряжение питания, В': '3x380', 'Габаритные размеры, мм': '2810х1000х1295', 'Потребляемая мощность, кВт': '5.5', 'Конус шпинделя': 'Мк7', 'Конус пиноли': 'Мк5', 'Шаг метрической резьбы, мм': '0,5-20', 'Диаметр отверстия шпинделя, мм': '80', 'Макс. длина заготовки, мм': '1500', 'Диапазон скоростей шпинделя, об мин': '25-1800', 'Макс. Ø заготовки над суппортом, мм': '275', 'Макс. Ø заготовки над станиной, мм': '460', 'Шаг дюймовой резьбы, нит дюйм': '1,5-72', 'Диапазон продольных подач, мм об': '0,004 2,456', 'Макс. высота резца, мм': '25', 'Длина выемки в станине, мм': '200', 'Шаг модульной резьбы, мм': '0,25-10', 'Диапазон поперечных подач, мм об': '0,016-0,982'

Токарно-винторезный станок SPF-1500PH с УЦИ - универсальный токарный станок с УЦИ, который предназначен для обработки тел вращения путём снятия с них стружки при обточке.

На станке SPF-1500PH с УЦИ можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Токарно-винторезный станок SPF-1500PH с УЦИ оснащен ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Токарно-винторезный станок SPF-1500PH с УЦИ подходит для использования на промышленных, ремонтно-механических предприятиях.

Основные узлы и детали оборудования

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления

К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки, поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.

Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

В левой тумбе установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.

Дополнительная информация

Все подвижные детали шпиндельного узла и коробки скоростей смазываются в масляной ванне.	Токарная обточка цилиндрических поверхностей.	Нарезание резьбы.
