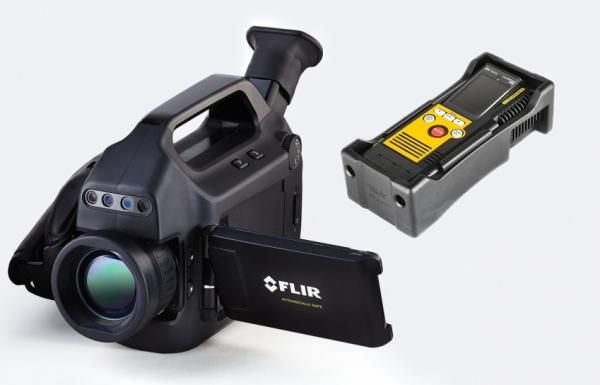

Тепловизор FLIR GFx320 с детектором метана LMM

'Производитель': 'FLIR'

Комплекс быстрой диагностики и локализации утечек углеводородов

Комплекс для быстрой диагностики и локализации утечек углеводородов включает в себя тепловизор FLIR GFx320 для визуализации утечек газа и портативный детектор метана LMM. FLIR GFx320 это портативная камера оптической визуализации газа для взрывоопасных сред. Обнаруживает утечки метана, углеводородов и летучих органических соединений.

LMM карманный детектор метана для сотрудников газотранспортной системы, используется для профилактического осмотра площадных объектов. Детектор оснащён bluetooth, GPS, есть собственное приложение под Android Leak finder. Приложение разработано компанией ПЕРГАМ для всей линейки лазерных детекторов метана от Pergam.

Обнаружение утечек на взрывоопасных объектах

Комплекс предназначен для быстрого обнаружения неконтролируемых выбросов, чтобы устранять их раньше, чем они приведут к огромным штрафным санкциям. Сертифицированная взрывозащищённая камера показывает даже самые малые концентрации метана, углеводородов и летучих органических соединений, позволяет сразу приступить к работе и находить утечки в девять раз быстрее, чем с использованием традиционных газоанализаторов. Позволяет инспекторам уверенно работать, зная, что как только они проверят опасную зону и признают её безопасной, они смогут войти туда с камерой в руке. Находя и быстро устраняя утечки, ваша компания сможет защищать окружающую среду и избегать утечек и наложения штрафов.

Визуализация утечек газа с помощью камеры FLIR GFx320

Камера GFx320 одобрена независимыми организациями для использования в опасных зонах, настроена для визуализации неконтролируемых выбросов, которые не может увидеть глаз человека. Это позволяет не тратить время на проверку безопасных зон, где нет утечек, минимизирует риски при обследовании опасных участков. Камера способна обнаруживать утечки газа всего при 0,4 г/ч. Камера GFx320 откалибрована для измерения температуры, обеспечивая оптимальное определение T между газом и фоновой средой.

GFx320 идеально подходит для применения на объектах:

• морские буровые платформы,
• портовые терминалы сжиженного газа,
• заводы по переработке нефти,
• устья скважин природного газа,
• компрессорные станции,
• газоперерабатывающие заводы,
• заводы по переработке биологических отходов и энергопроизводящие установки.

Визуализация невидимых газов

На морских буровых установках, прискважинных площадках и промышленных предприятиях часто существует риск скопления газа и его возгорания от случайной искры или горячей поверхности. Для работы в таких зонах требуется специальная одежда и оборудование, а иногда в них совсем нельзя работать. Камера GFx320 решение для визуализации газа в нефтегазовой отрасли: благодаря взрывозащищенности она позволяет уверенно работать, сосредоточив внимание на выполняемой задаче. GFx320 упрощает доступ для инспекторов и может избавить от необходимости получать разрешения на проведение огнеопасных работ на участках, которые относятся к зоне 2/ классу I, категории II (зависит от правил компании).

Камера оптической визуализации газа позволяет:

• быстро осматривать большие участки с безопасного расстояния,
• проверять труднодоступные соединения,
• точнее соблюдать природоохранное законодательство,
• проверять электромеханические системы на предмет признаков неисправности, используя функцию измерения температуры,
• проверять резервуар на предмет утечки, уровня и эффективности.

Камера GFx320 способна обнаруживать более 400 газов, включая:

Метан	Метанол	Пропан	Бензол
Этан	Пропилен	Этанол	Пентан
Пентен-1	Изопрен	Бутан	Этилбензол
Метилэтилкетон	Метилизобутилкетон	Толуол	Октан
Гептан	Ксилен	Этилен	Гексан
Метан	Метанол	Пропан	Бензол
Этан	Пропилен	Этанол	Пентан
Пентен-1	Изопрен	Бутан	Этилбензол
Метилэтилкетон	Метилизобутилкетон	Толуол	Октан
Гептан	Ксилен	Этилен	Гексан

Ручной портативный детектор метана LMm для обходчиков

Laser Methane mini это лазерный детектор газов, позволяющий дистанционно обнаруживать метан и другие газы, содержащие метан (природный газ), с использованием инфракрасного лазера. Лазерные детекторы это проверенные инструменты для обнаружения источников утечки метана в нефтегазовой отрасли. Детектор метана LMm работает с мобильными устройствами на платформе Android для получения информации о положении GPS и отображения измеренных величин на карте.

• Отображение и сохранение измеренных величин,
• Отображение мест проведения измерений, а так же величины и времени измерений на карте,
• Сохранение изображений карт,
• Передача различных данных по email.

Принцип работы детектора

Принцип измерения этого прибора основан на способности метана поглощать инфракрасное (ИК) излучение лазера определенной длины волны (абсорбционный инфракрасный метод). Лазерный луч, направленный на объекты контроля (например, газовые трубы, грунт и т.п.), частично отражается. Прибор принимает этот отраженный поток излучения и измеряет степень его поглощения, которая затем пересчитывается в приборе в плотность метана в зондируемом слое газа (ppm-м, ppm part per million число частей на миллион).

Отрасли применения и теги Комплект FLIR GFx320 + LMM

Нефтегазовая промышленность Металлургия Машиностроение Химическая промышленность Тепловизоры Электроэнергетика

Технические характеристики Комплект FLIR GFx320 + LMM

Технические характеристики GFx320

Модель	GFx320
Тип детектора	Антимонид индия (InSb), FLIR
Спектральный диапазон	3,23,4 мкм
Разрешение в инфракрасном диапазоне	320 x 240 пикселей
Шаг детектора	30 мкм
NETD/тепловая чувствительность	<, 15 мК при температуре 30 C
Охлаждение датчика	Микроохладитель Стирлинга (FLIR MC-3)
Соответствие нормам для опасных зон	ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, класс I, категория 2 CSA 22.2 № 213, класс I, категория 2
Электроника и обработка изображений
Режимы изображений	ИК-изображения, визуальные изображения, режим высокой чувствительности
Частота кадров (в полноэкранном режиме)	60 Гц
Динамический диапазон	14 бит
Радиометрическое инфракрасное видео	15 Гц, прямая запись на карту памяти
Нерадиометрическое инфракрасное видео	MPEG4 (до 60 мин. на один видеоролик), запись на карту памяти
Цифровое видео	MPEG4 (25 мин. на один видеоролик), запись на карту памяти
Цифровое изображение	3,2 Мпикс. со встроенной цифровой камеры. Возможно автоматическое сопоставление с нерадиометрическим ИК-видео
GPS	Данные местоположения сохраняются на каждом изображении
Измерения
Стандартный температурный диапазон	От 20 до 350 C
Погрешность	±,1 C для температурного диапазона 0100 C или ±,2 % для температурного диапазона >, 100 C
Оптика
Индекс диафрагмы	f/1.5
Объективы с постоянным фокусным расстоянием	14,5 (38 мм), 24 (23 мм)
Фокусировка	Ручная
Представление изображений
Дисплей	Широкоформатный ЖК-дисплей 800 x 480 пикселей Наклонный ОСИД-видоискатель 800 480 пикселей
Автоматическая настройка изображения	Постоянная/ручная, линейная или на основе гистограммы
Анализ изображений	10 экспонометров, 5 прямоугольников: макс./мин./сред., профиль, изменение температур, коррекция излучающей способности и измерений
Цветовые палитры	Железо, Оттенки серого, Радужная, Арктическая, Лава, Радужная интенсивная
Увеличение	Плавное цифровое 18-кратное увеличение
Общие характеристики
Диапазон рабочих температур	От 20 до 50 C
Диапазон температур окружающей среды	От 20 до 40 C (сертифицированный диапазон для взрывоопасных атмосфер)
Диапазон температур хранения	От 30 до 60 C
Степень защиты корпуса	IP 54 (IEC 60529)
Устойчивость к ударам и вибрации	25 g (IEC 60068-2-27)/2 g (IEC 60068-2-6)
Питание от внешнего источника	Адаптер питания переменного тока 90260 В перем. тока, 50/60 Гц или 12 В пост. тока в автомобиле
Тип аккумулятора	Перезаряжаемый литий-ионный аккумулятор
Крепление	Стандартное, 1/4-20

Технические характеристики LMM

Показатель	Характеристика
Объект детектирования	Метан (CH4)
Диапазон обнаружения	1 ~ 50000 ppm-м
Погрешность детектирования	±, 10 % (100 ~ 1000 ppm-м)
Время отклика при детектировании	0,1 с
Расстояние детектирования	0,5 м ~ 30 м 0,5 м ~ 100 м (с отражателем)
Электропитание	Специально предназначенный батарейный блок
Время непрерывной работы батарей	5 часов или более (при 25С)
Лазерный целеуказатель	Длина волны лазера Мощность выхода	650 нм 1 мВт (Класс 2) или меньше
Детектирующий лазер	Длина волны лазера Мощность выхода	1653 нм 10 мВт (Класс 1) или меньше
Взрывобезопасность	Прибор: II 2G Ex ib op-pr/op-is IIA T1 Батарейный блок: II 2G Ex ib IIA T1
Электромагнитная совместимость	Маркировка CE по директиве EMC (EN61326)
Рабочая температура	-17 ~ 50 С
Рабочая влажность	30 ~ 90 % (без конденсации влаги)
Температура хранения	-10 ~ 60 С
Влажность при хранении	90 % или меньше
Габаритные размеры	70 (ширина) х 179 (глубина) х 42 (высота) мм
Масса	600 г или меньше (включая батарейный блок)
