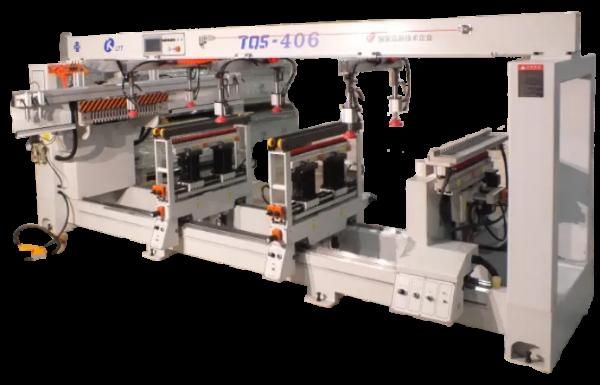

Сверлильно присадочный станок мод.TQS-406 четырехтраверсный

'Производитель': 'Китай', 'Количество шпинделей, шт.': '88', 'Расстояние между шпинделями, мм': '32', 'Глубина горизонтального сверления, наибольшая, мм': '60', 'Глубина вертикального сверления, наибольшая, мм': '60', 'Напряжение, В': '380', 'Количество сверлильных траверс, шт.': '4', 'Максимальная рабочая зона, мм': '2600x2500', 'Максимальная толщина заготовки, мм': '50\ufeff', 'Мощность двигателя горизонтальной группы, кВт': '3.0 (1.5x2)\ufeff', 'Мощность двигателя вертикальной группы, кВт': '6.0 (1.5x4)', 'Наклон сверлильной траверсы, град.': '90', 'Наименьшее расстояние между вертикальными сверлильными суппортами, мм': '130', 'Рабочее давление, Бар': '6-7', 'Транспортные габариты, мм': '4150х1550х1650', 'Масса, кг': '1450'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Сверлильно-присадочный станок

с поворотными вертикальными траверсами

мод.TQS-406

Сверлильно-присадочный станок серииTQS-406 предназначен для сверления за один проход сквозных и глухих отверстий под фурнитуру в пласти и торцах деталей корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме. Применяется на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

• Горизонтальная траверса 22 шпинделя
• Две вертикальные траверсы 44 шпинделя (4х11)
• Вертикальные траверсы с поворотом 2х11 шпинделей в горизонтальной плоскости на 900
• Универсальная траверса 22 шпинделя

Технические характеристики

Наименование	Параметры
Количество шпинделей, шт	88
Расстояние между шпинделями (шаг), мм	32
Максимальная рабочая зона, мм	2600x2500
Минимальное расстояние между вертикальными группами, мм	130
Максимальный диаметр сверления горизонтальных траверс, мм	25
Максимальный диаметр сверл при полном заполнении траверсы, мм	13
Максимальная глубина сверления вертикальной группы, мм	60
Максимальная глубина сверления горизонтальной группы, мм	60
Максимальная толщина панели, мм	50
Частота вращения шпинделей, об/мин	2840
Мощность двигателей горизонтальной группы, кВт	3,0 (1,5х2)
Мощность двигателей вертикальной группы, кВт	6.0 (1,5х4)
Рабочее давление, Бар	6-7
Габаритные размеры, мм	4100х1500х1600
Транспортные габариты, м	4150х1550х1650
Вес, кг	1450

Технические характеристики

Панель управления оснащена сенсорным экраном.


Шпинделя траверсы имеют быстросменные патроны для сверл с хвостовиком 10 мм.


Сверлильные суппорты. Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90о с пневмофиксацией.


Механическая настройка расстояния между поворотными шпинделями.


Крайняя правая траверса может работать как в вертикальном, так и в горизонтальном положении. Это позволяет обрабатывать большинство карт присадок за один проход.


Магазин для инструмента. Для удобства работы на левой торцевой части станка расположен магазин для хранения сменного инструмента.
