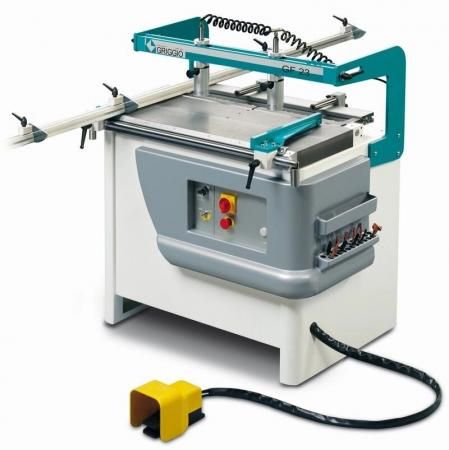

Сверлильно-присадочный станок Griggio GF 23

'Производитель': 'Griggio', 'Масса, кг': '290', 'Габаритные размеры, мм': '1100х780х1300', 'Количество шпинделей': '23', 'Мощность двигателей, кВт': '1.5', 'Размеры рабочего стола, мм': '900х380', 'Диапазон скоростей шпинделя, об мин': '2800', 'Макс. глубина верт. сверления, мм': '65', 'Расстояние между центрами шпинделей, мм': '704'

Общая характеристика:

Станок GF 23 принадлежит к группе универсальных сверлильно-присадочных станков, оборудованных одной многошпиндельной головкой, способной поворачиваться на угол до 90 градусов для обработки деталей со скошенными кромками, а также сверления отверстий в пласти заготовок. Станок разработан и создан итальянской компанией «Griggio» — одним из ведущих мировых производителей оборудования для деревообрабатывающих производств, имеющим 60-летний опыт эффективной работы на рынке станкостроения.

Назначение:

Сверлильно-присадочный станок GF 23 используется на предприятиях среднего масштаба, занятых обработкой древесины, для производства глухих и сквозных отверстий (максимальной глубиной 85 мм с фиксированным шагом между центрами соседних отверстий в 32 мм) в торцевых и лицевых поверхностях деталей, выполненных из древесины и древесных плитных материалов.

Особенности конструкции сверлильно-присадочного станка GF 23:

• Деталь для обработки точно размещается на рабочем столе посредством позиционной алюминиевой линейки длиной 3000 мм и надежно закрепляется при помощи прижимов, приводимых в движение пневматической педалью и оборудованных функцией самостоятельного выравнивания в соответствии с конфигурацией и габаритами заготовки.
• Для обработки крупногабаритных деталей рабочий стол оснащен боковыми упорами, способными убираться (откидываться) в случае отсутствия необходимости в их использовании.
• Специальное устройство (счетчик) для автоматического определения толщины заготовки существенно экономит время обработки детали и упрощает работу оператора.
• Станок оснащен многошпиндельной головкой, рассчитанной на 23 шпинделя, располагающихся на расстоянии 32 мм друг от друга.
• Шпиндельная головка обладает возможностью наклона для создания отверстий в скошенных торцевых поверхностях и на пласти: при сверлении прямых торцов головка располагается строго горизонтально (угол наклона 0 градусов), сверление наклонных и горизонтальных поверхностей осуществляется при повороте головки посредством пневматического привода на угол до 90 градусов (при повороте головка со шпинделями блокируется в заданном положении, при повороте головки на угол 45 градусов используется фиксатор). Использование наклонной шпиндельной головки значительно расширяет возможности станка.
• Перемещение многошпиндельной головки к месту обработки осуществляется посредством пневматической системы.
• Для быстрой перенастройки инструментов в базовую комплектацию поставки станка входят 5 втулок быстрого зажима.
• Станок способен одновременно осуществлять вертикальное и горизонтальное сверление: в конструкцию включены два фронтальных вертикальных упора.
• Глубина сверления отверстий настраивается и регулируется посредством эксклюзивного запатентованного устройства «Quick depth».
• Высокая функциональность станка обеспечивается за счет возможности использования инструмента (сверл) различного диаметра (от 1,5 до 40 мм) и длины. Сверла крепятся на пластмассовый суппорт.

Возможности станка GF 23 могут быть значительно расширены за счет использования следующих опций:

0874510	Вытяжной колпак
0874521	Дополнительный пневматический прижим
0874551	Быстрозажимная втулка
0874556	Дополнительная алюминиевая линейка 3000 мм с 4-мя упорами
0874562	Дополнительная алюминиевая линейка 1500 мм с 2-мя упорами (правая)
0874558	Дополнительная алюминиевая линейка 1500 мм с 2-мя упорами (левая)
0874567	Специальный упор для линейных отверстий
0874561	Угольник для стыковки по 45 градусов
0874560	Угольник для стыковки по 90 градусов
0874566	Боковой упор на столе с микрометрической регулировкой через маховичок
0874570	Неподвижный калибр для упора линейки для установки упора на линейку на 704 мм
0874577	Неподвижный калибр 500 мм для параллельности для параллельного позиционирования заднего упора
0874578	Транспортер для регулировки упоров на столе для установки упоров на столе на одинаковом расстоянии
0874572	Фрезерный узел для петель "TRIMAC" для петель типа "BLUM", межосевое расстояние 45 мм (другие размеры по заказу)
0874573	Стальное сверло для петель.
0874571	Стальное сверло
0874581	Дополнительный упор на алюминиевой линейке
