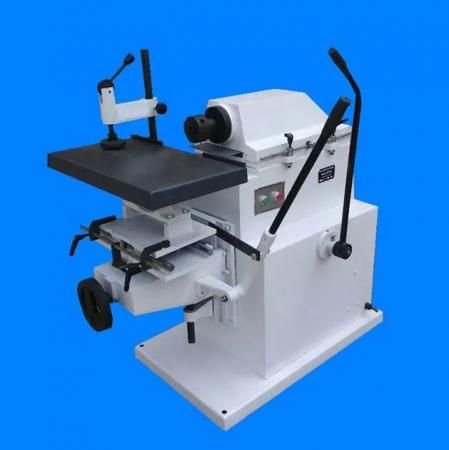

Сверлильно-пазовальный станок мод. MS-302

'Производитель': 'Китай', 'Мощность двигателя, кВт': '2,2', 'Частота вращения двигателя, об/мин': '3500', 'Максимальный диаметр инструмента, мм': '0-20', 'Максимальный вертикальный ход шпинделя, мм': '160', 'Максимальный длина паза, мм': '200', 'Максимальный глубина паза, мм': '100', 'Угол поворота стола, градус': '± 30', 'Размер рабочего стола, мм': '300х200', 'Габариты станка, мм': '1183х628х1136', 'Вес': '225'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Сверлильно-пазовальный станок MS-302 предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства.

СХЕМА ОБРАБОТКИ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Станина станка – литая, коробчатой формы, на которой смонтированы поворотный рабочий стол и сверлильно-пазовальное устройство.
• На рабочем столе заготовка фиксируется при помощи кулачкового прижима.
• Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика.
• Наклонный стол имеет шкалу, углы наклона от + 30° до - 30°.
• Ограничители хода просты и легко доступны.
• Эксцентриковый прижим заготовки выполнен из чугуна.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Универсальный патрон 0-20 мм. настраивается на любой диаметр хвостовика.
	Чугунный эксцентриковый прижим для фиксации заготовки
	Наклонный стол имеет шкалу, углы наклона от + 30° до - 30°
	Ограничители хода стола просто регулируются и легко доступны.
