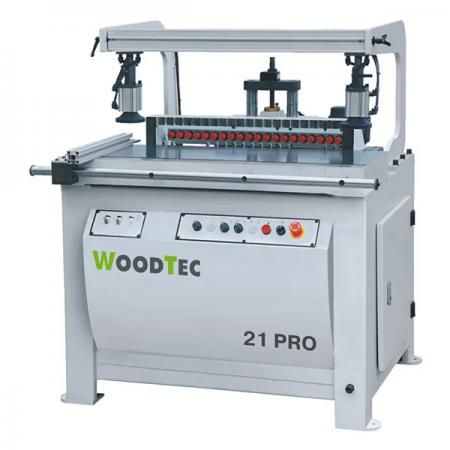

Станок сверлильно-присадочный WoodTec 21 PRO

'Производитель': 'WOODTEC', 'Количество шпинделей, шт': '21', 'Межцентровое расстояние шпинделей, мм': '32', 'Межцентровое расстояние между первым и последним шпинделем, мм': '640', 'Наклон многошпиндельной головки, °': '0 – 90', 'Макс. глубина сверления, мм': '70', 'Потребляемая эл. мощность, кВт': '1,5', 'Давление пневматической системы, бар': '6 - 8', 'Длина, мм': '1 550', 'Ширина, мм': '1100', 'Высота, мм': '1 220', 'Вес, кг': '400'

НАЗНАЧЕНИЕ:

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

На любых предприятиях по производству корпусной мебели.

СХЕМА ОБРАБОТКИ:

СХЕМА СБОРКИ ГОТОВОГО ИЗДЕЛИЯ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Пневматическая регулировка угла наклона многошпиндельного агрегата,
• Возможность сверления в пласть и торец деталей, сверление под углом,
• Прижим детали двумя пневматическими цилиндрами,
• Автоматическое управление рабочими операциями (старт-педаль),
• Направляющая линейка 1,8 м,
• Два передних упора.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	СВЕРЛИЛЬНАЯ ГОЛОВА Конструкция сверлильной головы позволяет производить как вертикальное сверление (сверление в пласть), так и горизонтальное сверление заготовки (сверление в торец), а так же сверление под углом в 45°.
	ПНЕВМОПРИЖИМЫ Пневматические прижимы для быстрого фиксирования заготовки различной толщины приводятся в действие при помощи пневмопедали.
