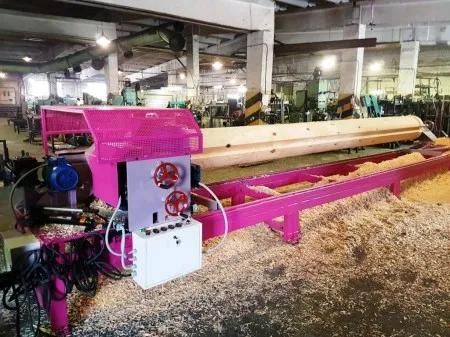

Станок оцилиндровочный Терем 8000В

'Производитель': 'Тайга', 'Длина заготовки, мм': '300 - 8100', 'Максимальный диаметр заготовки, мм': '500', 'Диаметр готового изделия, мм': '160-450', 'Скорость перемещения каретки, м/мин': '0 - 4', 'Частота вращения бревна, об/мин': '32, 42, 50', 'Привод черновой фрезы, кВт / об/мин': '15', 'Привод чистовой фрезы, кВт / об/мин': '3', 'Привод вращения бревна, кВт': '1,5', 'Привод каретки, кВт': '0,37', 'Привод узла выборки компенсационного паза, кВт': '1,1', 'Размеры станка , мм': '10000x1600x1500', 'Масса станка, кг': '1850'

НАЗНАЧЕНИЕ:

Оцилиндровочный станок токарного типа Терем 8000В предназначен для производства бревенчатых домов. Конструкция станка позволяет обрабатывать сучковатые бревна, а также бревна с повышенным радиусом кривизны и конусности.

СХЕМА ОБРАБОТКИ:

ОБЩАЯ ХАРАКТЕРИСТИКА:

Оцилиндровочный станок "Тайга - Терем8000", в конце 216 г. Группа Компаний Тайга, наладила выпуск оцилиндровочного станка "Терем 8000".

Станок оцилиндровочный «Терем8000» предназначен для изготовления оцилиндровонного бревна. В виде сырья можно использовать помимо пиловочника, брус, брёвна с повышенной кривизной, сучковатостью и конусностью.

Узлы станка расположены на пространственной раме длинной 10 метров, состоящей из четырёх частей. Бревно зажимается между приводной передней бабкой и подвижной задней бабкой ручным механизмом зажима. Обдирочный и чистовой фрезерные узлы находятся на каретке, приводимой мотор-редуктором и парой шестерня-зубчатая рейка, что обеспечивает плавность хода.

Точность геометрии изделий обусловлена тем, что каретка перемещается по калиброванным рельсам, а также за счёт применения поддерживающего люнета, исключающего провисание бревна. Заготовка центруется гидравлическими подъёмниками 2×10 тонн. Передний подъёмник находится под приводной бабкой, задний привязан к задней подвижной бабке и передвигается вместе с ней.

Обдирочная фреза работает вдоль волокна, что позволяет увеличить максимальный съём до 120 мм в радиусе за один проход. Кроме того, отсутствие вибрации позволяет производить чистовую обработку одновременно с черновой при максимальном съёме. Исключена возможность неверной установки оператором ножей, и качество поверхности зависит только от заточки инструмента (периодичность заточки 25-30 м3 по выходу).

Применены легко затачиваемые бланкетные ножи (сталь HSS). В данной модели за счёт перемещения инструмента только по горизонтальной оси сведены к минимуму возможные ошибки оператора. Черновая фреза имеет только два положения, а чистовая - одно, для каждого конкретного размера, то есть перестроек, при которых можно уйти от размера минимум.

Оптимальные режимы резания подбираются оператором за счёт изменения скорости подачи каретки частотным преобразователем. Станок поставляется в комплекте с инструментом. В качестве опций - пильный узел для выборки компенсационного паза. Продольный (укладочный) паз может иметь как округлый, так и трапециевидный профиль.

Выборка чашки на оцилиндровочном станке не производится. Это соответствует нашей позиции по отношению к рентабельности домостроительного участка в целом.

Практика показала, что нарезку «чашки», торцовку, выборку обсадного паза экономически выгоднее и точнее производить на отдельном оборудовании.
