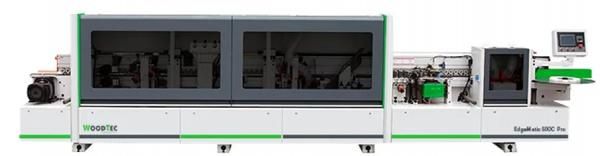

Станок для облицовывания кромок мебельных деталей WOODTEC мод. EdgeMatic 500С PRO

'Производитель': 'WOODTEC', 'Толщина кромочного материала, мм': '0,4 ÷ 3', 'Толщина детали, мин/макс, мм': '10÷60', 'Размеры обрабатываемой панели (мин) – длинна х ширина, мм': '120 х 80', 'Скорость подачи, м/мин': '15-20-23', '- мощность двигателей, кВт': '2х2.2', 'Ёмкость клеевого бачка, л': '3,2', 'Давление воздуха, атм': '6-8', 'Общая мощность,': '10', 'Рабочее напряжение, В': '380', 'Габариты, мм': '5070х900х1700'

СХЕМЫ ОБРАБОТКИ

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Увеличенная скорость подачи до 23 м/мин,
• Узел предварительного фрезерования оснащен алмазными фрезами.
• Индивидуальный частотный преобразователь для каждого узла.
• Освещение в защитной кабине.
• Магазин подачи рулонного кромочного материала,
• Бачок для клея-расплава с электронным блоком контроля температуры,
• Регулировка количества наносимого клея,
• Узел предварительной обрезки,
• Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами,
• Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов, Перенастройка с пульта.
• Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея, Перенастройка с пульта
• Узел полировки кромки с приводом от 2-х моторов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	ПАНЕЛЬ УПРАВЛЕНИЯ Перенастройка на 2 вида кромки одним нажатием на эконки на мониторе Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.
	БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
	УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами.
	КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
	ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
	ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами диаметром НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
	ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
	Чистовой фрезерный узел Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Узел фрезерования свесов с 2-мя двигателями 0,75 кВт, Частота 200 Гц, Скорость вращения 12 000 об/мин.
	УЗЕЛ РАДИУСНОЙ ЦИКЛИ Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
	УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
	ПОЛИРОВАЛЬНЫЙ УЗЕЛ Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
	Мотор-редуктор 2,2 kW.
	Электрические компоненты выполнены в соответствии стандартам СЕ.
	ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки.
	Поддержка заготовки Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала.
