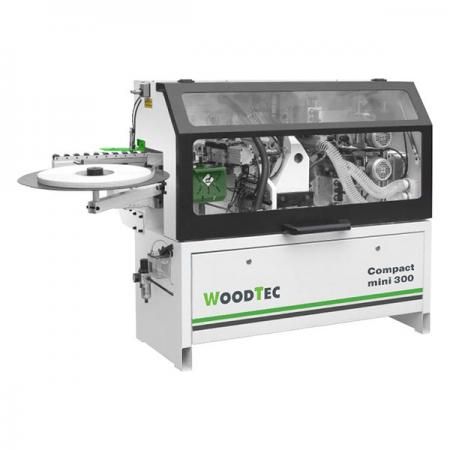

Станок для облицовывания кромок WoodTec Compact mini 300
Артикул 844668172887
₽ 832 742
1
Сохраните этот товар в закладках
Расскажите об этом товаре друзьям
Станок для облицовывания кромок WoodTec Compact mini 300
Информация о товаре
'Производитель': 'WOODTEC', 'Толщина кромочного материала, мм': '0,4 - 3', 'Толщина детали, мин/макс, мм': '12 - 50', 'Размеры обрабатываемой детали (мин.) – длина x ширина, мм': '120 x 80', 'Скорость подачи, м/мин': '10', 'Мощность двигателя чистовой торцовки (1 шт.), кВт': '0,22', 'Обороты пил, об/мин': '12 000', 'Мощность двигателей фрезерного узла (2 шт.), кВт': '2 х 0,37', 'Обороты, об/мин': '12 000', 'Общая мощность, кВт': '3,7', 'Питающее напряжение (3 фазы), В': '380', 'Давление сжатого воздуха, бар': '6', 'Длина, мм': '1980', 'Ширина, мм': '650', 'Высота, мм': '1220', 'Вес, кг': '520'
НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
СХЕМЫ ОБРАБОТКИ:
| 1. Подача кромки | 2. Клеевой узел | 3. Гильотина | |
| 4. Пресс группа | 5. Узел торцовки | 6. Фрезерование свесов | 7. Узел радиусной циклевки |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Скорость подачи 10 м/мин,
- Бачок для клея-расплава с электронным блоком контроля температуры,
- Регулировка количества наносимого клея,
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS,
- Торцовочный узел для обрезки переднего и заднего свесов пилой,
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм,
- Циклевка радиусная,
- Магазин подачи рулонного кромочного материала,
- Пульт управления на панели станка,
- Поддерживающий суппорт для габаритных заготовок,
- Регулятор сжатого воздуха.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
КЛЕЕВОЙ УЗЕЛ
Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.
|
|
|
ТОРЦОВОЧНЫЙ АГРЕГАТ
Промышленный двигатель (12 000 об/мин), 0,22 кВт Пила перемещается по одной призматической направляющей. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
|
|
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ
Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра:
|
|
| УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. |
|
|
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. |
|
|
КОНВЕЙЕР
Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. |
|
|
ПНЕВМОШТОК
Предназначен для ограничения преждевременной подачи заготовки в зону обработки. |
