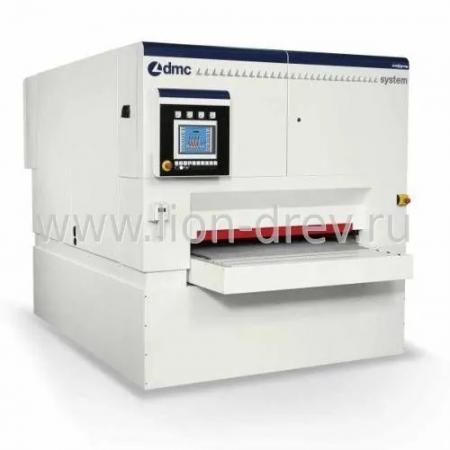

Шлифовальный станок для промежуточного шлифования щитовых деталей System TC RS
Информация о товаре
'Производитель': 'SCM Group'
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Рабочая ширина 1350 мм.
• Несущая конструкция для продольных агрегатов с длиной шлифовальной ленты 2620 мм.
• Пульт управления на корпусе станка.
• Заправка шлифовальных лент с левой стороны станка.
• Скорость конвейера подачи от 2 до 16 м/мин.
• Автоматическое центрирование конвейерной ленты посредством поперечно перемещающегося ролика.
• Обрезиненные прижимные ролики перед и за обрабатывающими агрегатами.
• Электронное управляющее устройство Hydra V-Pad с сенсорным экраном 10,4".
• Контроллер PLC "X20" для управления всеми рабочими функциями станка.
• Самодиагностика неисправностей с дополнительным набором функций.
АВАРИЙНЫЕ И ЗАЩИТНЫЕ УСТРОЙСТВА
• Щиток аварийного отключения на входе станка.
• Кнопки аварийного отключения с передней и задней стороны станка.
• Выключатель общего питания с возможностью блокировки навесным замком.
• Электронные системы аварийного отключения в случае бокового смещения, разрыва и недостаточного натяжения шлифовальной ленты.
Аварийное отключение в случае недостаточного давления или отсутствия сжатого воздуха
• Подача электронного аварийного сигнала о боковом смещении конвейерной ленты.
• Электрические датчики контроля износа тормозов.
• Автоматические выключатели защиты электродвигателей.
• Концевой выключатель для контроля входа заготовки в станок.
• Концевой выключатель для защиты от подачи в станок заготовок со слишком большим припуском по толщине.
• Обрезиненный прижимной ролик на входе станка с устройством защиты от обратного выброса заготовки.
• Исполнение станка по нормам CE.
|
10.99.36 |
C.E. НОРМЫ БЕЗОПАСНОСТИ |
N. 1 |
|
93.07.31 |
НАПРЯЖЕНИЕ 400 В |
N. 1 |
|
93.12.01 |
ЧАСТОТА 50 ГЦ |
N. 1 |
|
G6.00.06 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: РУССКИЙ |
N. 1 |
|
05.00.39 |
SY T2C 1350 НЕСУЩАЯ КОНСТРУКЦИЯ ПОД 2 ВНУТРЕННИХ ОБРАБАТЫВАЮЩИХ АГРЕГАТА |
N. 1 |
|
05.00.43 |
PM170-4M УЗЕЛ ВЕРТИКАЛЬНОЙ РЕГУЛИРОВКИ ДЛЯ "ПОДВИЖНОГО" РАБОЧЕГО СТОЛА |
N. 1 |
|
50.02.58 |
BL 16 СЧИТЫВАЮЩАЯ РЕЙКА ДЛЯ СКАНИРОВАНИЯ ЗАГОТОВОК НА ВХОДЕ СТАНКА - ДЛЯ СЕКЦИОННОГО УТЮЖКА 'EPICS' С ШАГОМ 16 ММ ИЛИ СИСТЕМЫ PWM3 |
N. 1 |
|
SY.13.01 |
1-Я РАБОЧАЯ ГРУППА |
N. 1 |
|
05.01.39 |
RC 320-2620 ЛЕНТОЧНЫЙ АГРЕГАТ ПОД КОНТАКТНЫЙ ВАЛ ДИАМЕТРОМ 320 ММ |
N. 1 |
Вращение шлифовальной ленты навстречу движению конвейера.
• Пневматический вывод/отвод из рабочего положения контактного вала.
• Механизм регулировки положения вала с цифровым индикатором.
• Электронное управление качанием шлифовальной ленты.
• Дисковый тормоз.
• Размеры шлифовальной ленты: 1370 x 2620 мм
|
31.00.35 |
R30-320 ОБРЕЗИНЕННЫЙ КОНТАКТНЫЙ ВАЛ ТВЕРДОСТЬЮ 30 ЕД. ШОРА |
N. 1 |
|
96.00.02 |
ЭЛЕКТРОННАЯ СИСТЕМА GRIT-SET ДЛЯ КОНТАКТНОГО ВАЛА |
N. 1 |
Система автоматической регулировки рабочего положения вала под управлением электронного управляющего устройства “Hydra”.
|
47.00.02 |
ОСЦИЛЛИРУЮЩИЕ УСТРОЙСТВА ОБДУВА ШЛИФОВАЛЬНОЙ ЛЕНТЫ, ПОДКЛЮЧАЕМЫЕ ПО ТАЙМЕРУ |
N. 1 |
|
47.00.04 |
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ОБДУВА ДЛЯ БОЛЕЕ ЭФФЕКТИВНОЙ ОЧИСТКИ ШЛИФОВАЛЬНОЙ ЛЕНТЫ |
N. 1 |
|
97.00.19 |
ЭЛЕКТРОДВИГАТЕЛЬ МОЩНОСТЬЮ 11 КВТ, УПРАВЛЯЕМЫЙ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ |
N. 1 |
|
05.02.11 |
PR-E ПРИЖИМ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ПЕРЕД ОБРАБАТЫВАЮЩИМ АГРЕГАТОМ |
N. 1 |
|
SY.13.02 |
2-Я РАБОЧАЯ ГРУППА |
N. 1 |
|
05.01.86 |
SC-2620 ЛЕНТОЧНЫЙ АГРЕГАТ ПОД КОНТАКТНЫЙ УТЮЖОК ДЛЯ СВЕРХЧИСТОВОЙ ОБРАБОТКИ |
N. 1 |
Вращение шлифовальной ленты навстречу движению конвейерной ленты.
• Электронное управление качанием шлифовальной ленты.
• Дисковый тормоз.
• Размеры опорной ленты: 1370 x 2186 мм
• Размеры шлифовальной ленты: 1370 x 2620 мм
|
25.00.44 |
PE 16/C ЭЛЕКТРОННЫЙ СЕКЦИОННЫЙ УТЮЖОК 'EPICS' С ШАГОМ 16 ММ |
N. 1 |
Шаг секций: 16 мм
• Двухходовые пневмоцилиндры с регулируемым усилием прямого и обратного хода.
• Графитовое полотно с системой быстрой замены.
• Управление всеми рабочими функциями посредством электронного управляющего устройства “Hydra”.
|
94.00.09 |
РЕГУЛИРОВКА ПРИЖИМНОГО УСИЛИЯ КОНТАКТНОГО УТЮЖКА ПОСРЕДСТВОМ ЭЛЕКТРОННОГО УПРАВЛЯЮЩЕГО УСТРОЙСТВА 'HYDRA', |
N. 1 |
|
47.00.02 |
ОСЦИЛЛИРУЮЩИЕ УСТРОЙСТВА ОБДУВА ШЛИФОВАЛЬНОЙ ЛЕНТЫ, ПОДКЛЮЧАЕМЫЕ ПО ТАЙМЕРУ |
N. 1 |
|
47.00.04 |
ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ОБДУВА ДЛЯ БОЛЕЕ ЭФФЕКТИВНОЙ ОЧИСТКИ ШЛИФОВАЛЬНОЙ ЛЕНТЫ |
N. 1 |
|
97.00.19 |
ЭЛЕКТРОДВИГАТЕЛЬ МОЩНОСТЬЮ 11 КВТ, УПРАВЛЯЕМЫЙ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ |
N. 1 |
|
05.02.12 |
PR-I ПРИЖИМ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ В ПРОМЕЖУТКЕ МЕЖДУ ДВУМЯ ОБРАБАТЫВАЮЩИМИ АГРЕГАТАМИ |
N. 1 |
|
05.02.13 |
PR-U ПРИЖИМ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ЗА ОБРАБАТЫВАЮЩИМ АГРЕГАТОМ |
N. 1 |
|
05.02.08 |
SRP РОТАЦИОННЫЙ УЗЕЛ ОБДУВА ЗАГОТОВОК С ПОДКЛЮЧЕНИЕМ ПО ВРЕМЕНИ |
N. 1 |
|
SY.AL.DI |
ДРУГИЕ УСТРОЙСТВА |
N. 1 |
|
33.00.02 |
РЕЙКА СО ЩЕТИНОЙ ИЗ УГЛЕВОЛОКНА ДЛЯ СНЯТИЯ СТАТИЧЕСКОГО НАПРЯЖЕНИЯ |
N. 1 |
|
22.00.15 |
ПЕРФОРИРОВАННЫЙ СТОЛ И КОНВЕЙЕРНАЯ ЛЕНТА ДЛЯ УСТАНОВКИ РАЗРЯЖАЮЩЕГО ВЕНТИЛЯТОРА (НА 2 ОБРАБАТЫВАЮЩИХ АГРЕГАТА) |
N. 1 |
|
22.00.26 |
РАЗРЯЖАЮЩИЙ ВЕНТИЛЯТОР МОЩНОСТЬЮ 4 КВТ, РАЗМЕЩАЕМЫЙ ВНУТРИ СТАНИНЫ |
N. 1 |
|
22.00.34 |
ТРАНСПОРТЕРНАЯ ЛЕНТА ИЗ РЕЗИНЫ ТВЕРДОСТЬЮ 50 ЕД. ШОРА |
N. 1 |
|
22.00.37 |
ПОДПОРНЫЙ РОЛЬГАНГ НА ВХОДЕ СТАНКА С ПЯТЬЮ ХОЛОСТЫМИ РОЛИКАМИ |
N. 1 |
|
22.00.38 |
ПОДПОРНЫЙ РОЛЬГАНГ НА ВЫХОДЕ СТАНКА С ПЯТЬЮ ХОЛОСТЫМИ РОЛИКАМИ |
N. 1 |
|
41.00.02 |
ПРИВОД КОНВЕЙЕРА ПОДАЧИ ОТ ДВИГАТЕЛЯ МОЩНОСТЬЮ 3 КВТ, УПРАВЛЯЕМОГО ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ |
N. 1 |
|
08.68.01 |
УПАКОВКА В НЕЙЛОН |
N. 1 |
|
52.26.41 |
НАКЛАДНЫЕ РАСХОДЫ НА ДОПОЛНИТЕЛЬНУЮ УПАКОВКУ |
N. 1 |
|
10.99.87 |
ЯЗЫК СТАНКА: РУССКИЙ |
N. 1 |
