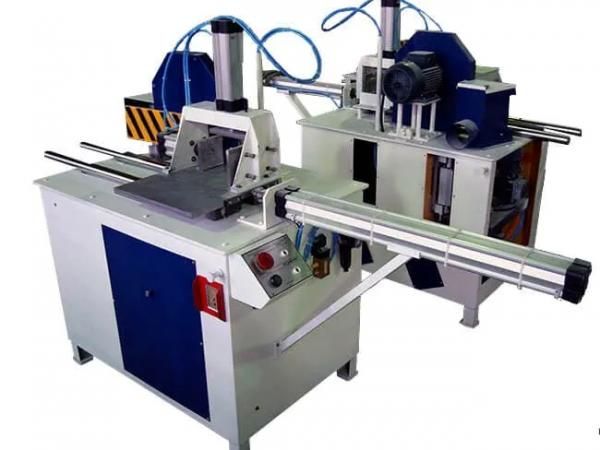

Шипорезный станок для сращивания ШС-3м

'Наибольшая ширина заготовки, мм': '200', 'Наименьшая длина заготовки, мм': '200', 'Толщина заготовки, мм': '10...120', 'Высота шпинделя на фрезере, мм': '160-180-200', 'Ширина "пакета", мм': '250-300', 'Высота "пакета", мм': '160-180-200', 'Наибольшая длинна заготовки*, мм': '600', 'Скорость вращения отрезной пилы, об/мин': '3000', 'Мощность электродвигателя отрезной пилы, кВт': '2,2', 'Посадочный диаметр отрезной пилы, мм': '50', 'Скорость вращения шпинделя , об/мин': '4500', 'Рабочее давление в пневмосистеме, Бар': '44049', 'Мощность электродвигателя шпинделя, кВт': '5,5', 'Посадочный диаметр шпинделя, мм': '32-40-50', 'Наружный диаметр фрезы , мм (под заказ 160 мм)': '125', 'Скорость подачи каретки, м/мин': '2,5...15', 'Расход воздуха на 1 цикл, л': '36', 'Габаритные размеры, мм': '2025х750х1300', 'Масса, кг': '475', 'Машинное время одного цикла, сек (нарезание шипа с двух сторон)': '30'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Шипорезный станок для сращивания модели ШС-3м представляет собой высоконадежное оборудование, активно используемое на деревообрабатывающих предприятиях и в цехах, производящих материалы для мебельной, столярной и строительной промышленности. Данная модель характеризуется высокой мощностью, позволяющей осуществлять качественную обработку торцевых поверхностей заготовок, произведенных из древесины не только мягких, но и твердых пород.

НАЗНАЧЕНИЕ:

Шипорезный станок для сращивания ШС-3м применяется для изготовления шипов клиновидной конфигурации в торцевых поверхностях заготовок (бруса), произведенных из цельной древесины различных пород.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи зажимных устройств, расположенных сверху и сбоку и стабильно функционирующих от пневматической системы, произведенной известной итальянской компанией «CAMOZZI»,
• равномерное перемещение каретки в ходе нарезания клиновых шипов также гарантировано пневматикой фирмы «CAMOZZI»,
• процесс нарезания шипов предваряет операция по торцеванию исходного материала, призванная выровнять торцевую поверхность заготовки, торцевание осуществляется дисковой пилой, имеющей привод от электрического двигателя мощностью 2,2 кВт и вращающейся со скоростью 3000 оборотов в минуту,
• шпиндель шипорезной фрезы функционирует от независимого электрического двигателя высокой мощности (5,5 кВт), что гарантирует стабильную и точную работу обрабатывающего инструмента при нарезке шипов на торцах заготовок различных габаритов,
• конструкция станка предусматривает возможность смещения обрабатывающего инструмента на полшага,
• при необходимости обработки заготовок длиной более 600 мм необходимо приобретение дополнительной рабочей поверхности.
