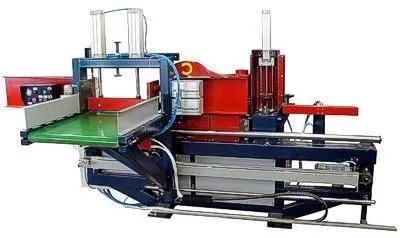

Шипорезный станок для сращивания ШС-05

'Длина заготовки, мм': '200…2000', 'Ширина пакета заготовок, мм': '600', 'Высота пакета заготовок, мм': '250', 'Отрезная пила, внешний / посадочный диаметр, мм': '400 / 50', 'Шипонарезная фреза, внешний / посадочный диаметр, мм': '160 / 50', 'Мощность электродвигателя отрезной пилы / шипонарезной фрезы, кВт': '5,5 / 22', 'Частота вращения отрезной пилы / шипонарезной пилы, об/мин': '3000 / 4000', 'Скорость подачи каретки, м/мин': '2,5…15', 'Скорость подачи конвейера приемного стола, м/мин': '0,3', 'Общая установленная мощность станка, кВт': '30', 'Рабочее давление в пневмосистеме, атм': '6…10', 'Объем клеевого бака, л': '3', 'Производительность аспирационной установки, куб.м./час, не менее': '3000', 'Масса, кг': '1800'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Шипорезный станок модели ШС-05 принадлежит к группе автоматического оборудования, которое широко используется в деревообрабатывающей промышленности для осуществления операций по сращиванию заготовок небольшой длины с целью изготовления материалов заданной длины.

НАЗНАЧЕНИЕ:

Шипорезный станок для сращивания ШС-05 применяется на предприятиях и в цехах, занятых изготовлением мебельной продукции, столярных и строительных материалов, для обработки торцевых поверхностей деревянных брусков длиной от 200 до 2000 мм, произведенных из древесины хвойных и лиственных пород, с целью нарезки шипов зубчатой конфигурации. Материалы, выпущенные на данном станке, предназначены для сращивания на прессовом оборудовании. Достоинства шипорезного станка ШС-05:

• возможность обработки пакета заготовок шириной 600 мм,
• нанесение клеевого состава на обработанные торцы заготовок производится в автоматическом режиме при помощи перемещаемого по вертикали валика,
• благодаря пушеру, функционирующего от пневматической системы, исключается вероятность деформации заготовок во время обратного хода каретки,
• износостойкий плоский ремень привода шпинделя выпущен американской компанией «Gates»,
• скорость перемещения каретки регулируется в диапазоне от 2,5 до 15 м/мин, благодаря чему обеспечивается возможность выбора оптимального режима работы оборудования в соответствии с условиями работы и особенностями обрабатываемого материала,
• возвращение каретки на исходную позицию производится с высокой скоростью, что сокращает время производственного процесса,
• мощность электрического двигателя, от которого функционируют инструменты станка (фреза, торцевая пила) составляет 22 кВт, что обеспечивает отличное качество обработки древесины любой плотности,
• гарантия на оборудование составляет 2 года.

Особенности конструкции:

• Массивная станина, сваренная из профилей, имеет коробчатую конфигурацию и обладает высокой жесткостью и устойчивостью, что гарантирует минимальный уровень вибрации оборудования в ходе технологического процесса.
• Смешение на полшага производится посредством перемещения шпиндельного агрегата по вертикали, позволяя оператору управлять высотой смешения.
• Подача материала в зону приема осуществляется конвейером, имеющим привод от электродвигателя, обеспечивающего стабильное движение материала со скоростью 18 м/мин.
• Контроль давления в пневматической системе станка осуществляется посредством датчика.
• Для предотвращения сколов станок укомплектован суппортом с функцией поворота, который осуществляет поджатие крайней в пакете заготовки.
• Поверхность, посредством которой производится загрузка станка, оборудована функцией поворота.
• Управление всеми процессами станка, осуществляющимися в автоматическом режиме, выполняет промышленный контроллер.
