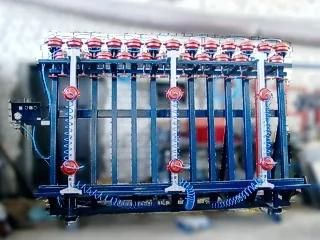

Пресс для склейки бруса и щита пневматический «ЭЛЬБРУС»-2П

'Производитель': 'Тигруп'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Пневматический пресс модели «ЭЛЬБРУС»-2П разработан и выпущен в России, поэтому отвечает всем требованиям, предъявляемым отечественными деревообработчиками к прессовому оборудованию и характеризуется надежностью и прочностью конструкции, отличным качеством и точностью склеивания, широкими функциональными возможностями, а также простотой и безопасностью эксплуатации. Благодаря данным качествам, пресс «ЭЛЬБРУС»-2П является востребованным оборудованием на деревообрабатывающих предприятиях и в цехах, занятых выпуском мебельной, столярной и строительной продукции.

НАЗНАЧЕНИЕ:

Пневматический пресс для склейки бруса и щита «ЭЛЬБРУС»-2П применяется для изготовления путем склеивания бруса необходимой длины, предназначенного для сборки оконных рам и строительных конструкций, а также мебельных и столярных щитов. Большое количество выпускаемых модификаций обеспечивает возможность выбора оборудования, наиболее полно отвечающего задачам и потребностям конкретного предприятия.

ОСОБЕННОСТИ КОНСТРУКЦИИ ПНЕВМАТИЧЕСКОГО ПРЕССА ДЛЯ СКЛЕЙКИ БРУСА И ЩИТА «ЭЛЬБРУС»-2П:

• Высокопрочная рама станка произведена при помощи сварки на основе двутавровых балок: внизу размещается горизонтальная балка прямоугольного сечения, которая служит базовой поверхностью, на основе которой монтируются остальные элементы (в том числе, и верхние поверхности для прессования материала), образуя жесткую замкнутую конструкцию, устойчивую к воздействию повышенных нагрузок и длительному периоду эксплуатации (максимальное давление прессовки данного станка составляет 16 кг. На квадратный сантиметр).
• Благодаря модульной конфигурации пресса, обеспечивается возможность обработки заготовок различных габаритов (за счет увеличения размеров рабочей поверхности): возможна комплектация пресса секциями длиной 3000 мм и 4500 мм.
• Надежный прижим материала во время прессования осуществляется пневматическими цилиндрами, равномерное расположение которых по всей поверхности обрабатываемой заготовки, а также достаточное количество (до 20 шт на 6 м длины рабочей зоны) гарантирует создание стабильного и равномерного усилия на всей площади материала, и, следовательно, высокое качество склейки.
• Возможность раздельного функционирования пневматической системы на различных секциях рабочей поверхности обеспечивает высокую функциональность станка, а также стабильность и равномерность прижима заготовок для качественной их склейки.
• Фронтальные прижимные устройства, оснащенные пневматическими цилиндрами (2 шт.) позволяют осуществлять надежную фиксацию материала на рабочей поверхности станка для обеспечения геометрической точности выпускаемой продукции.
• Функция передвижения фронтальных прижимных механизмов позволяет осуществлять фиксацию материала точно в заданной зоне.
• Конструкция данного пресса предполагает возможность комплектации компрессорным оборудованием, а также монтажа станка в состав пневматической линии производства.
• В базовый комплект поставки прессов серии «ЭЛЬБРУС»-2П входят высококачественные итальянские пневматические линии и распределители (компании «CAMOZZI»), а также пневматические камеры, гарантирующие давление каждого прижимного устройства до 10 кг на квадратный сантиметр.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Высокое усилие прессования пакета заготовок при максимальной загрузке,
• Многоточечное распределение суммарного усилия прессования позволяет обеспечить более распределенную нагрузку на прессуемый пакет, обеспечивая, в конечном счете, повышенное качество склеивания,
• Массивная цельносварная конструкция пресса и жесткие требования к геометрическим параметрам при изготовлении станка обеспечивают стабильность геометрических параметров бруса при его склеивании,
• Места крепления силовых вертикальных цилиндров и опорный стол, воспринимающий нагрузку от силовых цилиндров, объединены в единую геометрически замкнутую силовую конструкцию, рассчитанную при проектировании с помощью CAD-системы T-Flex,
• Фронтальные прижимы оснащены двумя силовыми цилиндрами или механическими зажимами, что обеспечивает распределенное усилие фронтального поджима,
• Разгрузочные направляющие обеспечивают откат фронтальных прижимов в положение загрузки/выгрузки пакета, полностью со всех сторон открывая рабочую зону пресса для операции загрузки/выгрузки,
• 1 или 2 ряда силовых вертикальных прижимов,
• Возможность разбивки рабочей зоны пресса на независимые сектора,
• Пневмолинии и пневмораспределители Camozzi (Италия), FESTO (Германия), SMС (Япония),
• Дополнительные распределители для разделения пресса на независимые сектора.

Пресс для склеивания бруса модели «Эльбрус»-2П оснащен:

• Всё пневмооборудование (пневмолинии, распределители, блок подготовки воздуха, фиттинги) кроме силовых цилиндров - Camozzi (Италия);
• Российскими пневматическими цилиндрами с усилием каждого прижима 2000 кг (удельное усилие- 10 кг/см2 при ширине бруса 250мм );
• Шаровыми кранами для отключения каждого прижима (опция).

Дополнительное оборудование для моделей «Эльбрус» -2П:

• дополнительный распределитель для разделения пресса на независимые сектора
• дополнительный фронтальный прижим
• увеличение рабочей длины до 24м
