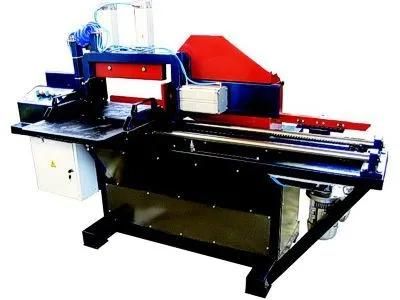

Полуавтоматический шипорезный станок для сращивания ШС-03

'Ширина "пакета" заготовок, мм': '500', 'Высота заготовки, мм': '10-160', 'Длина заготовки,мм': '200-1000', 'Мощность электродвигателя фрезы, кВт': '7,5', 'Диаметр пилы, мм': '400', 'Посадочный диаметр пилы, мм': '50', 'Частота вращения отрезной пилы, об/мин': '3000', 'Мощность электродвигателя пилы, кВт': '3,0', 'Диаметр фрезы, мм': '140', 'Посадочный диаметр фрезы, мм': '40', 'Частота вращения шпинделя фрезы, об/мин': '6000', 'Скорость подачи каретки, м/мин': '2,5...15', 'Мощность электродвигателя подачи каретки, кВт': '0,75', 'Рабочее давление в пневмосистеме, атм': '6-10', 'Габаритные размеры, мм': '1800х1450х1000', 'Вес станка, кг': '500', 'Комплектация': 'Отрезная пила'

ОБЩАЯ ХАРАКТЕРИСТИКА:

Полуавтоматический шипорезный станок для сращивания ШС-03, выпущенный в России, представляет собой оборудование, используемое в деревообрабатывающей промышленности для обработки торцевых поверхностей заготовок с целью нарезки шипов зубчатого типа различных размеров (в том числе, и в соответствии с ГОСТ 19414-90). Заготовки, обработанные на шипорезных станках, используются в качестве материала для сращивания в процессе изготовления длинномерных изделий на прессовом оборудовании.

НАЗНАЧЕНИЕ:

Шипорезный станок ШС-03 применяется для обработки торцевых поверхностей бруса небольшой длины (до 1000 мм) с целью нарезки шипов зубчатой конфигурации, при помощи которых данные заготовки сращиваются в ходе дальнейшей их обработки на прессовом оборудовании с целью производства длинномерных материалов. Обработка материала на станке данной модели производится автоматически, что позволяет использовать данное оборудование в составе производственных линий, занятых торцевым сращиванием заготовок.

Особенности конструкции полуавтоматического шипорезного станка для сращивания ШС-03:

• Рабочая поверхность оснащена функцией поворота (производится вручную), обеспечивающей возможность обработки обеих торцов заготовок, а также смещения нарезки на полшага.
• Качественная и надежная пневматическая система станка, произведенная итальянской компанией «CAMOZZI», используется для функционирования прижимных механизмов (расположены сверху и сбоку), гарантируя стабильную и прочную фиксацию материала для качественной его обработки.
• Для высокоскоростного, равномерного и точного перемещения каретки используется электромеханическая система, состоящая из мотора-редуктора итальянского производства («SITI») и инвертора американской компании «Lenze», посредством которого осуществляется бесступенчатая регулировка скорости движения каретки в диапазоне 2,5 до 15 м/мин.
• Пневматический пушер, которым оснащен станок, перемешает заготовки для исключения вероятности их подрезания фрезой во время возвращения рабочего стола на исходную позицию.
• Промышленный контроллер немецкой компании «Delta» задает темп работы всех узлов и механизмов, гарантирует стабильную подачу материала в рабочую зону вне зависимости от нагрузки на фрезу, благодаря чему обеспечивается высокая точность и чистота выпускаемой продукции.
• Полный цикл работы станка по нарезке шипов включает два последовательных этапа: производство мини-шипа на передней торцевой поверхности заготовок, с последующим разворотом рабочей поверхности (в ходе которого осуществляется смещение на полшага) для обработки противоположного торца.

Вручную на станке выполняются следующие операции:

• формирование пакета заготовок шириной 500 м,
• поворот рабочей поверхности,
• перемещение обработанных заготовок на приемный стол.

В автоматическом режиме станок выполняет следующие операции:

• надежная фиксация материала посредством прижимных устройств,
• перемещение каретки,
• выравнивание торцевых поверхностей круглой пилой,
• нарезка шипов,
• перемещение каретки на исходную позицию.
