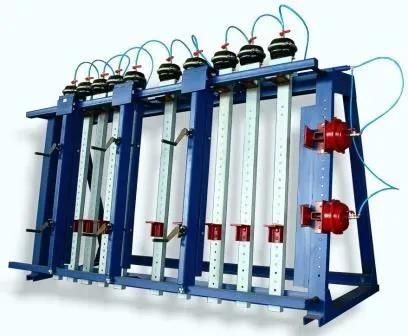

Пневматическая вайма ВП 20-2400 (Т)
Информация о товаре
НАЗНАЧЕНИЕ:
Cборка блочных, рамных и каркасных конструкций, производство мебельного щита, склеивание фасадов.ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Станок представляет собой жесткую сварную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 3 фронтальных прижима, 2 боковых прижима и горизонтальная балка-упор.Рабочая зона пресс ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров.
Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.
Станок оснащен манометром входного давления в магистрали. Для предотвращения вылета заготовок вайма комплектуется 3 (тремя) фронтальными прижимами.
Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.
Только пресс-ваймы серии ВП-20 с аббревиатурой (Т) обладают такими отличительными особенностями
Усилие пневмокамеры до 1540 кг, суммарное усилие ваймы в вертикальной оси до 15400 кг. Удельное усилие до 6,4 кг/кв. см при толщине пакета 100 мм и длине 2400 мм, до 12,8 кг/кв. см при толщине пакета 50 мм и длине 2400 мм.
Ход штока пневмокамеры – 75 мм
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
Никогда не комплектуется «Китайскими пневмокамерами». Диаметр мембраны 24 кв. дюйма позволяет развивать усилие до 1540 кг. (6,4 кг/кв. см при толщине пакета 100 мм и длине 2400 мм) |
|
|
Цельносварная геометрия рамы, с возможностью установить дополнительные вертикальные стойки прижимы. |
|
|
Усиленная балка с двумя перемещающимися горизонтальными прижимами. Шаг перестановки 50 мм |
|
|
Мощная перемещаемая горизонтальная балка-упор из трубы 100х100 мм и стенкой 5 мм. Шаг перестановки 50 мм |
|
|
Всегда комплектуется манометром |
|
|
Пневматические шланги, шаровые краны, металлические фитинги и манометр - производства Италия |
|
|
Пневматические шланги производства Италия выдерживают давление до 14 атмосфер |
|
|
Фрезерованные перемещаемые прессовые площадки, надежно крепятся к вертикальной стойке-прижиму |
|
|
Фронтальные прижимы перемещаются на стальных подшипниках |
|
|
Мощный шток пневматического прижима |
|
|
Всегда комплектуется 3-мя фронтальными прижимами, перекатывающимися вдоль всей рабочей зоны |
|
|
Надежный металлоемкий станок! Масса станка ВП-20/2400 (Т) 500 кг |
