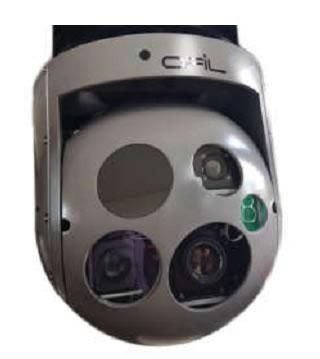

Система дистанционной локализации и регистрации разливов нефти

Ofil orsolarROM это прекрасный выбор для детектирования морских разливов нефти и утечек из морских трубопроводов. Система видит пятна, которые не способны различить традиционная HD камера и тепловизор. А в ультрафиолетовом спектре отчётливо видны на поверхности моря или реки пятна нефти и мазута.

Одна капля нефти на поверхности воды образует пятно диаметром 1,5 м2, 1 тонна 12 км2. При штиле 1 м3 нефти за 10 минут растекается пятном площадью около 1800 м2 при средней толщине слоя 100 мкм. Очень важно вовремя оценить масштабы, чтобы не допустить экологического бедствия. Именно это и позволяет сделать система orsolarROM.

Поиск разливов нефти

orsolarROM делает снимки и видео разливов нефти. Вы сразу получаете информацию об имеющихся плавающих в воде нефтяных плёнках и пятен нефти, их границах, толщину и месторасположение. orsolarROM это высокоскоростная система, которая может устанавливаться на летательных аппаратах с небольшой подвесной полезной нагрузкой. Встроенные компоненты системы orsolaROM позволяют получить чёткие снимки и видео высокого разрешения.

Сигналы отражения солнечного УФ излучения от разливов нефти принимаются системой orsolaROM и представляются как высококонтрастные изображения. Система orsolaROM позволяет обнаруживать пятна толщиной 0.1 мкм и ясно показывать их границы с водой. orsolaROM это комплексная система, которая состоит из сенсоров с полным спектральным охватом, обеспечивая возможность коррекции и наложения информации. Информация оценивается на лету в реальном времени и может быть передана и сохранена на борту. Полученные данные являются очень ценными во время операций очистки и для оценки диспергирования. Записанные данные дают возможность провести детальный анализ ситуации и разработать рекомендаций по устранению трагедии. Система orsolaROM имеет небольшой вес, проста в установке и конфигурирована для гиростабилизированных подвесок, имеющих размеры и крепление, подходящие для большинства вертолетов.

Особенности

Исключительно высокая чувствительность к разливам нефти,
Запись и сохранение видео высокого разрешения (HD),
Высокая работоспособность в условиях полёта,
Комбинация устройств: УФ + ИК + Лазер + Фото,
Гиростабилизированные камеры в подвеске,
Подходит для большинства типов грузовых платформ,
Уставка для высокой скорости сканирования,
Высокое разрешение, большие углы обзора, HD.

Видео: принцип работы

Возможности и преимущества

ВЫСОКАЯ СКОРОСТЬ ОБСЛЕДОВАНИЯ

Высокая чувствительность УФ и ИК (инфракрасный) сенсоров позволяет обнаруживать разливы нефти при высокой скорости полёта 278 км/час (150 узлов) на высоте 305 м (1000 футов) без размазывания выводимого изображения и потерь информации.

ПОЛНОЕ УПРАВЛЕНИЕ РАБОТОЙ СИСТЕМЫ

Полное управление работой системы orsolaROM выполняется с помощью ручного пульта управления, который воздействует, как на блок турели с камерами, так и на установленные камеры.

СИСТЕМА УПРАВЛЕНИЯ ДАННЫМИ

orsolaROM поддерживает системы управления данными, записывает и сохраняет полученные данные для дальнейшего анализа. Полученная информация может быть интегрирована в имеющиеся системы управления данными и использована для оценки, анализа и разработки необходимых рекомендаций.

ПРОСТОТА УСТАНОВКИ И НЕБОЛЬШОЙ ВЕС

Подвески имеют легкую конструкцию и крышки из композитных материалов. Установка проста и стандартна, устанавливается как и все авиационные подвески.

СТАБИЛИЗИРОВАННАЯ ПОЛЕЗНАЯ НАГРУЗКА

Полностью цифровая 4-осевая активная система гиростабилизации компенсирует влияние перемещения летательного аппарата, обеспечивая плавное и устойчивое формирование изображений. Система orsolaROM пригодна для установки в различных местах на самолётах и вертолетах.

ВПЕЧАТЛЯЮЩИЕ ХАРАКТЕРИСТИКИ

Благодаря высокой точности, прекрасному качеству изображений и невосприимчивости к длинноволновому солнечному отражению, система orsolaROM обеспечивает исключительно высокую эффективность поиска разливов нефти. Эта система может быть конфигурирована в соответствии с требованиями заказчиков и может включать в себя различные комбинации методов контроля для реализации полных возможностей такой съёмки.

ПАНОРАМНЫЙ ОБЗОР

Камеры системы обнаружения разливов нефтепродуктов orsolaROM отличаются широким полем зрения охват по азимуту 360, обеспечивая чёткий панорамный вид обследуемой области.

Отрасли применения и теги Ofil orsolarROM

Металлургия Машиностроение Химическая промышленность Электроэнергетика Телекоммуникации

Технические характеристики Ofil orsolarROM

Технические характеристики

турель системы камер и устройства управления (адаптируются к требованиям заказчиков)
Тип	4-х осевая активная, регулируемая, гиростабилизированная подвеска
Стабилизация	<,10 mрад
Размеры	300 мм
Вес	Менее 20 кг
Требования к электропитанию	20-30 В постоянного тока, 300 Вт
Соответствие экологическим нормам	Стандарт RTCA DO 160G
Охват по азимуту \| охват по углу места	Полный 360 непрерывно \| от +20 до -120
Ручной пульт управления подвеской	Органы управления работой турели, распределением питания, последовательной связью, функциями сопровождения и наложения видео.
Температура	Хранения: -20C - 60C Рабочая: -15C - 40C
УФ камера
Разрешение	768 х 576
Спектральный диапазон	340-370 нм
Поле зрения (по горизонтали и вертикали)	30
Поляризация	Линейная
Управление	Поляризацией, скоростью затвора
Масштабирование	10 оптическое и 12 цифровое, достигается в пределах 1 секунды
ик камера (адаптируется к требованиям заказчиков)
Поле зрения	32
Размер матрицы детектора	1024 x 768 пикселей
Чувствительность к температуре
Спектральный диапазон	7.5-14 мкм
Цифровое масштабирование	Да
Фокусировка	Ручная и автоматическая фокусировка
Разрешение по температуре	50 мК
Погрешность показаний температуры	+/-1.5˚C, +/- 1.5% от показаний
видеокамера (адаптируется к требованиям заказчиков)
Датчик изображения (видеосенсор)	Типа 1/2.8 CMOS (КМОП)
Качество изображения	2.38 мегапикселя (PAL, NTSC)
Спектральный диапазон	400-650 нм
Разрешение	1920 x 1080 пикселей
Объектив	Оптическое масштабирование 30х
Цифровое масштабирование	12x (360x с оптическим масштабированием)
Мин. интенсивность освещения	0.35 люкс (F1.6, ICR on ), 0.095 люкс (F1.6, ICR on). ICR устройство для отключения отсекателя инфракрасного излучения
Угол наблюдения	От 63.7 (широкий) до 2.3 (теле)
фотокамера (покадровая съемка<,)
Разрешение	36 мегапикселей
Частота кадров	6 кадров в секунду
