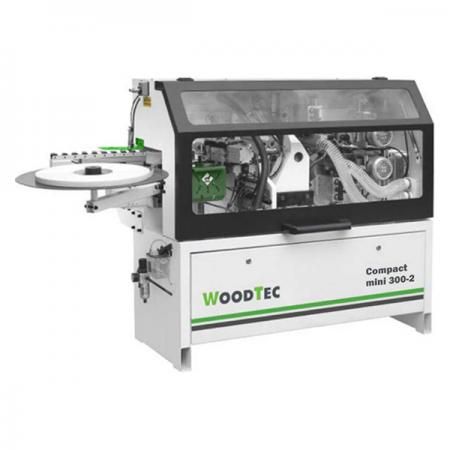

Кромкооблицовочный станок Woodtec Compact mini 300-2

'Производитель': 'WOODTEC', 'Толщина кромочного материала, мм': '0,4 - 3', 'Толщина детали, мин / макс, мм': '18598', 'Мин. размеры обрабатываемой детали, мм': '250 х 100', 'Скорость подачи, м/мин': '8', 'Мощность двигателя чистовой торцовки - 2 шт., кВт': '2 х 0,22', 'Обороты пил, об/мин': '12000', 'Мощность двигателей фрезерного узла - 2 шт., кВт': '2 х 0,37', 'Обороты, об/мин': '12000', 'Общая мощность, кВт': '3,7', 'Питающее напряжение, В': '380', 'Давление сжатого воздуха, Бар': '6', 'Длина, мм': '2200', 'Ширина, мм': '700', 'Высота, мм': '1300', 'Вес, кг': '600'

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками.
АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схема обработки

1. Клеевой узел	2. Пресс-группа	3. Узел 2-х моторной торцовки	4. Узел фрезеровки	5. Узел полировальный

Отличительные особенности

• Скорость подачи 8 м/мин,

• Бачок для клея-расплава с электронным блоком контроля температуры,

• Регулировка количества наносимого клея,

• Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS,

• 2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой,

• Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2мм,

• Циклевка радиусная / Полировальный узел (опция),

• Магазин подачи рулонного кромочного материала,

• Пульт управления на панели станка,

• Поддерживающий суппорт для габаритных заготовок,

• Регулятор сжатого воздуха.


Конструктивные особенности

	КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. - Винтовая точная настройка кол-ва клея. - Аккуратный клеевой шов. - Не требуется регулировка на толщину материала.
	ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель (12 000 об/мин), 2 х 0,22 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: - простое линейное движение вверх-вниз, - простая схема пневматики, - призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.
	УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра: - осуществляют плавный заход на деталь, - исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки.
	ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности. - Очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край).
	ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
	КОНВЕЙЕР Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.
	ПНЕВМОШТОК Предназначен для ограничения преждевременной подачи заготовки в зону обработки.
