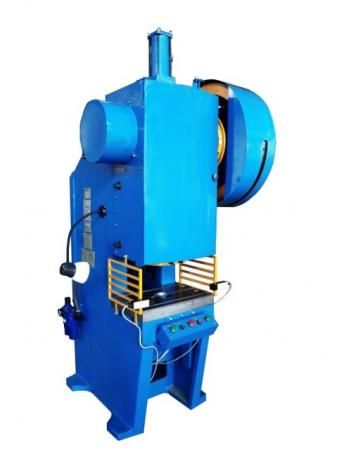

Кривошипный пресс ПСМ К2019

'Производитель': 'ПСМ', 'Масса, кг': '650', 'Тип привода': 'Кривошипный', 'Напряжение питания, В': '3x380', 'Габаритные размеры, мм': '990/820/1720', 'Потребляемая мощность, кВт': '1.1', 'Размеры стола, мм': '360х280', 'Номинальное усилие пресса, кН': '80', 'Ход ползуна регулируемый, мм': '50', 'Скорость ползуна, мм с': '250/80', 'Тип системы управления': 'Электрическая' Кривошипный пресс К2019 - промышленное оборудование для штамповки металлических заготовок, принцип действия которого основан на использовании кривошипно-ползунного механизма.

Кривошипный пресс К2019 - однокривошипный открытого простого действия с пневматическим сдувателем предназначен для вырубки, пробивки, гибки, неглубокой вытяжки и других холодноштамповочных операций.

Особенности конструкции пресса К2019 Г:

• Станина - сварная. Внутренние напряжения в сварных швах стабилизированы термической обработкой.
• Стол станины имеет увеличенные размеры окна для проваливания штампуемых деталей.
• Привод двухступенчатый (клиноременная и зубчатая передачи) с расположением валов перпендикулярно фронту пресса. Зубчатые колеса помещены в специальном отсеке станины.
• Муфта и тормоз с фрикционными дисками с металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду.
• Управление муфтой и тормозом - электропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульте, а также от педали.
• Ползун имеет 8 удлиненных направляющих поверхностей и увеличенные в плане размеры, позволяющие устанавливать крупногабаритные штампы.
• Два пневматических цилиндра уравновешивают вес ползуна со штампом.

Принцип работы и особенности конструкции станка

Станина литая чугунная коробчатого сечения С-образной формы установлена на двух стойках.

Ползун коробчатой формы с призматическими направляющими.

Высота межштампового пространства регулируется вручную вращением винта шатуна.

Привод одноступенчатый от электродвигателя. Через клиноременную передачу движение передается на маховик, находящийся на кривошипном валу.

Муфта-тормоз жесткосблокированная многодисковая фрикционная с пневматическим включением.

На прессе возможна установка средств механизации и автоматизации.

Электросхема обеспечивает работу пресса на одиночных и автоматических ходах, в режимах «Толчок» и «Ручной проворот». Для безопасной работы предусмотрена двурукая кнопочная электроблокировка, а также ограждение штампового пространства.

Управление прессом кнопочное и педальное.

Смазка ручная, индивидуальная.

Пресс изготовляется с основными параметрами по ГОСТ 9408—77.

К2019 Габариты рабочего пространства кривошипного пресса

К2019 Эскизы мест крепления инструмента кривошипного пресса

Эскизы мест крепления инструмента кривошипного пресса к2019

К2019 Размеры подштамповой плиты кривошипного пресса

Расположение основных узлов однокривошипного пресса К2019

1. Станина К2019-11-001
2. Привод К2019-21-001
3. Вал эксцентриковый К2019-23-001
4. Командоаппарат - К2019-24-001
5. Установка муфты-тормоза К2019-26-001
6. Ползун К2019-31-001
7. Воздухопровод КЕ2118.01-41-001
8. Ограждение привода К2019-71-001
9. Ограждение командоаппарата - КЕ2114.01-72-001
10. Ограждение рабочей зоны -
11. Электрооборудование К2019-91-001
12. Пост управления кнопочный КЕ2114.01-92-00
13. Маховик -
14. Сдуватель пневматический

Расположение органов управления однокривошипным прессом К2019

Расположение органов управления однокривошипным прессом К2019

1. Педаль
2. Вводной выключатель
3. Переключатель режимов работы
4. Счетчик
5. Световая сигнализация
6. Выключатель местного освещения
7. Кнопка «Стоп непрерывных ходов»
8. Кнопка «Общий стоп»
9. Кнопка «Пуск электродвигателя»
10. Кнопки «Ход ползуна» (Двуручное включение)

Схема кинематическая однокривошипного пресса К2019

Кинематическая схема однокривошипного пресса К2019

Перечень элементов кинематической схемы

1. Электродвигатель
2. Шкив привода
3. Маховик привода
4. Муфта-тормоз
5. Вал эксцентриковый
6. Гайка
7. Втулка эксцентриковая
8. Шатун
9. Винт регулировочный
10. Ползун
11. Упор выталкивателя
12. Планка выталкивателя
13. Головка воздухоподводящая
14. Подшипник
15. Подшипник
16. Подшипник

работы пресса К2019

Станина

Станина пресса рис. 10 чугунная коробчатой формы, воспринимает все усилия, возникающие при штамповке, крепится на двух стойках 8 и 10 посредством четырех пальцев.

В верхней части станины 2 в стаканах 11 и 12 расположены подшипники качения 13, служащие опорой для эксцентрикового вала.

Сверху, на скосе станины 2, имеется платик для подмоторной плиты, на которой устанавливается электродвигатель.

Спереди, на специально обработанных местах станины, крепятся призматические регулируемые направляющие 17 для ползуна.

Регулировка направляющих осуществляется винтами с помощью резьбового соединения 14, 15 и 16.

Передняя часть станины закрыта дверкой 3.

На рабочей плоскости стола закреплена подштамповая плита 6.

Для работы на провал на столе и плите предусмотрены отверстия.

В нижней части станины крепится наклонный склиз 7 для удаления штампованных деталей или отходов.

Привод

Привод (см. кинематическую схему на рис. 9).

Регулировка величины хода ползуна осуществляется вращением эксцентриковой втулки 2, которая соединена с валом 1 через зубчатое зацепление и выводится из зацепления вращением гайки 3.

После установки необходимой величины хода ползуна эксцентриковая втулка вводится в зацепление с эксцентриковым валом вращением гайки 3, которая стопорится винтом 6.

Необходимая величина хода ползуна устанавливается по шкале 4 с помощью указателя 5.

Установка муфты-тормоза (рис. 12)

Установка муфты-тормоза состоит из маховика 1-3 и муфты-тормоза 5-14, закрепленных на эксцентриковом валу 4 пресса, воздухоподводящей головки 15-18, закрепленной на муфте-тормозе и кронштейна 21, соединенного пальцами 20 с муфтой-тормозом и закрепленного на станине пресса.

Опорами маховика 1 являются радиальные шарикоподшипники 2, посаженные на втулку 3, установленную в свою очередь на эксцентриковый вал 4.

Муфта-тормоз жестко сблокированная многодисковая фрикционная с пневматическим включением состоит из следующих частей:

• ведущей - ведущих дисков 5 муфты с фрикционными накладками,
• ведомой - ступицы 6 с неподвижно присоединенным поршнем 7, цилиндра 8, перемещающегося вдоль оси, промежуточных дисков 9, опорных гаек 10, установленных по резьбе ступицы 6 и поршня 7, нажимного диска 11, установленного жестко на цилиндре 8,
• тормозной - тормозного диска 12 с фрикционными накладками.

По мере износа фрикционных накладок 5 и 12 увеличивается зазор «а», что вызывает повышенный стук при включении муфты и увеличивается расход воздуха. Для регулировки этого зазора служит разрезные гайки 10, которые фиксируются от отвинчивания гайками 13.

Унифицированная воздухоподводящая головка состоит из корпуса 15, штуцера 16, расположенных между ними резиновых уплотнений 17 и радиальных шарикоподшипников 18.

Работа муфты-тормоза происходит следующим образом:

Сжатый воздух через воздухоподводящую головку 15-18, поршень 7, ступицу 6 поступает в пневмокамеру «Б» и перемещает цилиндр 8 вдоль оси вала эксцентрикового в сторону муфты, который зажимает ведущие диски 5 муфты, связанные постоянно с маховиком через пальцы 19, обеспечивая передачу крутящего момента через ступицу б на вал эксцентриковый 4.

В момент торможения вала эксцентрикового 4 сжатый воздух из пневмокамеры выпускается в атмосферу через воздухоподводящую головку 15-18, при этом цилиндр 8 под воздействием пружин 14 возвращается в сторону тормоза и зажимает тормозной диск 18, сидящий на пальцах 20, закрепленных в кронштейне 21, который жестко связан со станиной.

Ползун (рис. 13)

Ползун является рабочим органом пресса, к которому крепится верхняя часть штампа.

Ползун 13 пресса имеет коробчатую форму с призматическими двусторонними направляющими. Ползун крепится к валу эксцентриковому посредством винта регулировочного 5 и разъемного шатуна 4 в корпусе и крышке которого расположены бронзовые вкладыши 2 и 3 подшипника скольжения, охватывающие эксцентриковую втулку.

Суммарный зазор между направляющими ползуна и станины должен быть в пределах 0,04-0,08 мм. Зазор в шаровом соединении должен быть не более 0,015 мм. Зазор между бронзовыми втулками шатуна и эксцентриковой втулкой не более 0,1 мм.

Шаровая головка винта регулировочного 5, нижняя опора 10 и плавающий вкладыш 8 помещены в ползуне 12. После регулировки зазора в шаровом соединении гайка 8, ввернутая в ползун 12, стопорится винтом 17.

Опорой шарового соединения является срезная предохранительная шайба 13, рассчитанная на разрушение при перегрузке пресса. При срезании предохранительной шайбы необходимо винтом 17 расстопорить гайку 18, вывернуты ее на 1,5-2 оборота приподнять шатун с регулировочным винтом, вращая за маховик пресса в режиме «Ручной проворот», заменить предохранительную шайбу 13, сняв крышку на окне в передней части ползуна, затянуть гайку 18 и застопорить ее винтом 17.

Регулировка величины штампового пространства производится вращением регулировочного винта за его шестигранник, установленная величина штампового пространства фиксируется стопорными втулками 20, которые стягиваются винтом с контргайкой 19.

Нижний предел регулировки штампового пространства ограничивается фиксатором 23.

Величина регулировки определяется по линейке 6.

В нижней части ползуна расположено отверстие под хвостовик верхней плиты штампа.

Крепление хвостовика осуществляется прижимом 17 посредством двух шпилек с гайками. Стопорный винт 15 служит для дополнительной фиксации хвостовика штампа, а также для отталкивании прижима при снятии штампа.

В пазу ползуна расположено коромысло выталкивателя, подпружиненное двумя прижимами.

Командоаппарат. (рис. 14)

Командоаппарат предназначен для коммутации тока в электрических цепях управления прессом и управления работой пневмосдувателя.

Командоаппарат устанавливается на левый конец вала эксцентрикового. На втулке 4 закреплены алюминевые диски 1, 2, 3. Бесконтактные выключатели 8, 9 и 10 типа БВК 201-24 установлены на кронштейне 7, закрепленном на станине.

• БВК (SQ1), переключаемый диском 2, управляет электромагнитным вентилем пневмораспределителя У7122А,
• БВК (SQ2), переключаемый диском 1, управляет другим электромагнитным вентилем пневмораспределителя сдвоенного трехлинейного (остановка ползуна ВМТ),
• БВK (SQ3) осуществляет блокировку хода ползуна вниз при двуручном включении (при недоходе ползуна до НМТ, отпускание кнопок двуручного включения вызывает останов ползуна).

Электрооборудование. Общие сведения

Электрическая схема однокривошипного пресса К2019

Схема пневматическая однокривошипного пресса К2019
