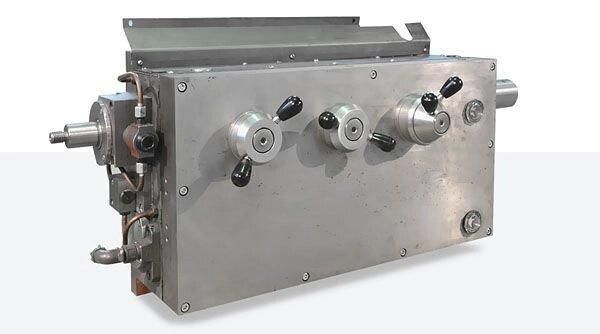

Коробка подач 1М65, 1Н65, ДИП 500

Коробка подач в сборе для токарно винторезного станка серии 1М65, 1Н65, ДИП 500 1Н65.70.000

В коробку подач движение передается с вала коробки скоростей через сменные зубчатые колеса а—в—d—е при работе с подачами и нарезании метрической и дюймовой резьб и через колеса а—b—с—d—f при нарезании модульной питчевои резьб.

Коробка подач сообщает суппорту через ходовой вал , обгонную муфту и механизм фартука шестьдесят четыре продольные и поперечные подачи.

Расчет кинематической цепи продольной и поперечной подач производится по формуле:

X = 1см 1 к. п. х1Ф,

где 1см — передаточное отношение сменных зубчатых колес

1к.п. передаточное отношение коробки подач

1Ф - передаточное отношение фартука.

Нарезание резьбы можно производить при прямом соединении ходового винта со сменными зубчатыми колесами, подбирая соответствующее iсм

Диапазон подач и резьб расширяется при использовании звена увеличения шага в восемь раз при пшп 5...6З кроме 39,55 об/мин).
