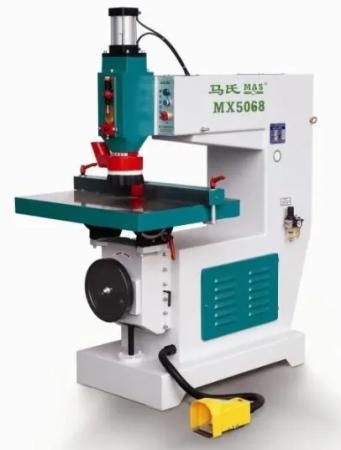

Копировально-фрезерный станок MX5068

'Производитель': 'Китай', 'Размер рабочей поверхности стола': '805x600mm', 'Вертикальный ход стола': '180mm', 'Установленная мощность': '3 кВт \ufeff', 'Макс. толщина обраб. заготовки': '150mm', 'Макс. ход шпинделя': '65mm', 'Расстояние между шпинделем и колонной': '730mm', 'Диаметр фрезы': '12.7mm', 'Скорость вращения фрезы': '18000 об/мин'

НАЗНАЧЕНИЕ

Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Здесь выполняются два вида работ:

- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке следующий:
1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.

Отличительные особенности:

• высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;
• вертикальное перемещение шпинделя осуществляется пневмоприводом.
• увеличенный рабочий стол
• поворот стола 450

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Высокооборотный шпиндель 18000об/мин. опускается в рабочее положение при помощи пневмоцилиндра. Простой пульт и лаконичный управления.
	Четыре упора позволяют настроить 4 высоты обработки.
	Цанговый патрон ISO30 ER25
	Упорный опускаемый штырь для работы с копиром
	Мощный электродвигатель и ременаая передача позволяет передавать большой крутящий момент на шпиндель
	Угол наклона стола определяется по шкале поворота.
	Штурвал для регулировки подъёма и опускания стола.
	Подготовки воздуха на входе в пневмосистему станка обеспечивает надёжную работу пневматики
	Устройство смазки высокооборотного шпинделя.
	Педаль управления шпинделем
