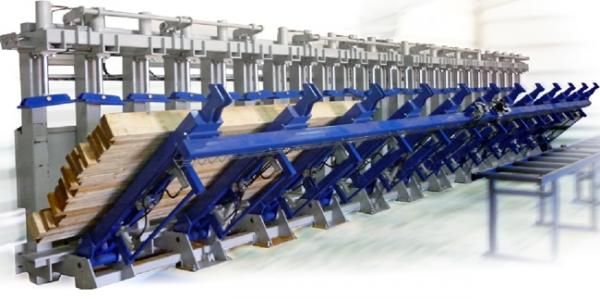

Гидравлический пресс для склеивания бруса с гидрозагрузчиком Антей -М

ОБЩАЯ ХАРАКТЕРИСТИКА

Тяжёлые гидравлические прессы модельного ряда Антей-М, с устройством автоматизированной загрузки пакета заготовок, предназначены для изготовления деревянных клееных конструкций толщиной до 320 мм.

Загрузка и выгрузка пакета заготовок производится посредством загрузочной платформы, состоящей из фронтальных поворотных прижимных блоков, с гидроприводом подъёма-опускания. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок.

Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит, опирающихся на балку из профильной трубы и косынок.

Гидросистема пресса приводится в действие 2-х секционной гидростанцией, установленной на раме пресса. Величина давления в гидросистеме регулируется оператором по показаниям манометра и фиксируется посредством гидрозамков. Для компенсации осадки пакета на вертикальных гидроцилиндрах установлены гидроаккумуляторы.

Максимально развиваемое удельное давление на вертикальных прессующих цилиндрах позволяет склеивать заготовки из древесины твердых сортов (дуб, лиственница, ясень и т.д.).

НАЗНАЧЕНИЕ

Гидравлический пресс для склеивания бруса с гидрозагрузчиком Антей-М применяется для изготовления посредством склейки материалов, используемых в мебельной и столярной промышленности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• платформа пресса, при помощи которой производится загрузка материала для обработки и выгрузка готовой продукции, оснащена системой фронтальных блоков прижима, которые способны поворачиваться и перемещаться по вертикали посредством гидравлического привода,
• фронтальные блоки прижима материала укомплектованы функционирующими при помощи двух гидравлических цилиндров балками, используемыми для стабильной и надежной фиксации материала, а также выравнивания пакета заготовок для выпуска геометрически точных изделий,
• надежная конструкция пресса, выполненная из высокопрочных профилированных труб, гарантирует устойчивость и надежность станка, возможность базирования материала различной массы,
• опорная площадка, расположенная внизу, произведена из износостойких плит из стали, которые базируются на балке, выполненной из жестких косынок и профилированной трубы,
• гидравлическая система функционирует от гидростанцией с двумя секциями, которая базируется на раме станка,
• высокоточная настройка и регулировка силы давления гидравлической системы осуществляется оператором при помощи манометра и гидравлических замков,
• гидравлические аккумуляторы, которыми оснащены вертикальные гидравлические цилиндры, призваны компенсировать осадку пакета заготовок, что гарантирует отличное качества и точность выпускаемой продукции,
• гидравлическая система станка обеспечивает гидравлические цилиндры давлением, достаточным для качественной склейки заготовок, произведенных из древесины высокой плотности.
