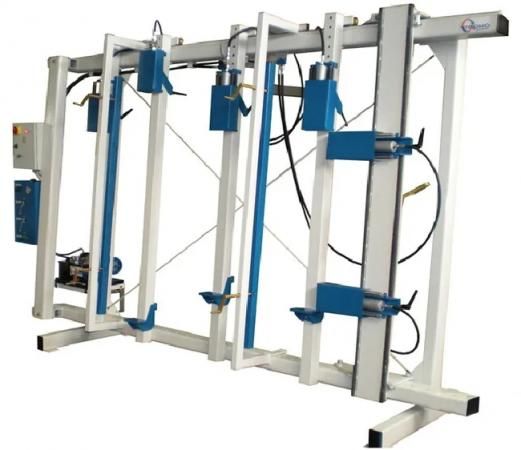

Гидравлическая сборочная вайма ВСГ 30х18

'Максимальный размер зоны прессования, мм': '3000 х 1800 х 100', 'Минимальный размер зоны прессования, мм': '550 х 230 х 30', 'Вертикальные прессующие блоки, шт': '3', 'Горизонтальные прессующие блоки, шт': '2', 'Ход гидроцилиндров, мм': '120', 'Максимальное давление цилиндра, кг': "2'000", 'Максимальное давление гидростанции, бар': '160', 'Установленная мощность гидростанции, кВт': '2,2', 'Габаритные размеры (длина х глубина х высота), мм': '3950 х 1080 х 2520', 'Вес, кг': '800'

ОБЩАЯ ХАРАКТЕРИСТИКА

Сборочное прессовое оборудование применяется на деревообрабатывающих предприятиях, занятых выпуском мебельной и столярной продукции. Модель ВСГ 30х18 отличается высоким качеством сборки, использующей комплектующие ведущих мировых производителей, функциональностью и производительностью, надежностью функционирования и отличным качеством склейки заготовок.

НАЗНАЧЕНИЕ

Гидравлическая сборочная вайма ВСГ 30х18 используется для сборки различных рамных конструкций (оконных, дверных и т.п.). При оснащении системой фронтальных прижимных механизмов станок может быть использован для производства путем склеивания мебельного и строительного щита.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• надежная высокопрочная конструкция, сваренная из профилированной стали повышенной толщины обеспечивает жесткость и устойчивость станка для качественной и точной склейки заготовок при любой нагрузке оборудования,
• станок оборудован блоками прессования, перемещаемыми в горизонтальной плоскости (2 шт.) и в вертикальной (3 шт.),
• блоки для прессования материала, двигающиеся по горизонтали, базируются на вертикальной мобильной подставке, что позволяет осуществлять точное и равномерное перемещение прессующего механизма,
• гидравлические цилиндры и опорные конструкции блоков прессования, перемещающихся по вертикали, оснащены функцией высокоточной настройки по высоте,
• конструкция станка оснащена функцией изменения габаритов рабочей зоны, что позволяет существенно повысить функциональность оборудования за счет способности обработки заготовок различных габаритов и конфигурации,
• система изолированной настройки и управления функционированием гидравлических цилиндров вертикальной и горизонтальной групп способствует стабильной и точной их работе в течение длительного периода эксплуатации,
• панель управления станком оборудована средством ручной настройки заданной величины давления в гидравлических цилиндрах,
• цилиндр, находящийся в центральном положении в группе вертикального блока для прессования обладает функцией выключения при отсутствии в нем необходимости, что повышает экономичность производства,
• гидравлическая система укомплектована высококачественными элементами известных мировых производителей, что гарантирует эффективное функционирование оборудования в течение длительного периода эксплуатации,
• устройство, осуществляющее прижим материала с фронтальной поверхности (устанавливаемое опционально), позволяет расширить функционал станка за счет производства клееного щита.

Дополнительное оснащение:

• Фронтальная балка с ручным прижимом
• Вертикальный прессующий блок (отключаемый)
• Вертикальная передвижная балка с горизонтальными прессующими блоками
• Шаровой кран
• Устройство контроля макс. давления в гидросистеме
