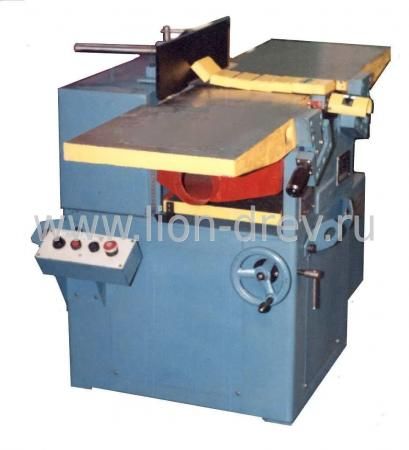

Фуговально-рейсмусовый станок мод. Д300ФР

Общая характеристика:

Фуговально-рейсмусовое оборудование является неотъемлемо частью деревообрабатывающих предприятий любых масштабов и мощностей, поскольку обеспечивает качественную обработку прямых плоских поверхностей деталей и заготовок. Станок Д-300ФР выполнен на основе комбинированных станков модели Д-300, что позволяет при необходимости доукомплектовать его соответствующими узлами и механизмами, расширив тем самым его функциональность и производительность.

Назначение:

Фуговально-рейсмусовый станок 3-400ФР используется для строгания с одной стороны плоских заготовок шириной до 310 мм (досок, бруса, мебельного щита) с целью создания базовой поверхности (фугование), а также обработки на ее основе остальных плоскостей по толщине в соответствии с заданными размерами (рейсмусование).


Особенности конструкции:

1. Устойчивость и жесткость конструкции обеспечивается за счет массивного сварного основания, внутри которого базируется электрический двигатель, а также высокопрочных рабочих столов, изготовленных из чугуна.

2. При осуществлении операции рейсмусования подача заготовок осуществляется в автоматическом режиме, что гарантирует точность и равномерность перемещения материала для качественного строгания его поверхностей на глубину до 4 мм. Подающий механизм укомплектован подающим и приемным валом, имеющими привод (совместно с ножевым валом) от электрического двигателя мощностью 2,2 кВт.

3. Настройка глубины строгания производится посредством перемещения рабочих поверхностей: фуговальный передний стол передвигается по направляющей посредством винта (для регулировки углового строгания кромки применяется линейка), стол для рейсмусования перемещается по вертикали с помощью маховика и червячной передачи.

4. Станок оснащен аспирационным патрубком диаметром 90 мм.
