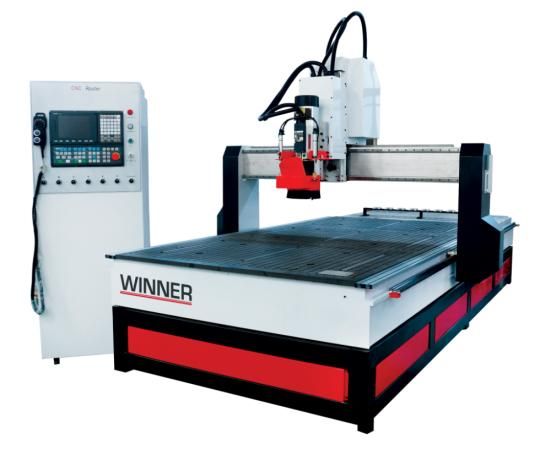

Фрезерный станок с ЧПУ WINNER PRO 3

'Производитель': 'Winner', 'Рабочая зона XYZ, мм': '1300х2500х280', 'Разрешение': '0,0025', 'Вакуумный стол': 'Да', 'Количество вакуумных зон стола': '6', 'Мощность шпинделя, кВт': '9,0', 'Смена инструмента': 'Автомат', 'Тип магазина': 'Линейный, 8 позиций', 'Охлаждение шпинделя': 'Воздушное', 'Макс. скорость вращения, об/мин': '18 000', 'Инвертор, кВт': '11', 'Шестерня-рейка по осям XY': 'WMH Herion (Germany)', 'ШВП по оси Z': 'Germany', 'Линейные направляющие': '￠20 Taiwan (Lappping)', 'Макс. скорость по осям, м/мин': '35', 'Макс. скорость резания, м/мин': '25', 'Двигатели по осям XYZ': 'Серво (YASKAWA)', 'Вольтаж': 'AC380V/50-60Hz, 3-phase', 'Командные коды': 'G code', 'Компьютерный интерфейс': 'USB 2.2', 'Быстросъемный патрон': 'ISO30', 'Цанговый патрон': 'ER32', 'Система управления': 'SYNTEC 6MA', 'Вакуумный насос, м3ч': '1х160', 'Мощность привода насоса, кВт': '4,0', 'Датчик калибровки инструмента': 'Да', 'Центр. система смазки': 'Да'

Область применения

Фрезерный станок с ЧПУ WINNER PRO 3 предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по 2D и в 3-х мерном пространстве 3D.

• МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.

Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.

• ОТДЕЛКА ИНТЕРЬЕРОВ:

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.

• ОТДЕЛКА ЭКСТЕРЬЕРОВ:

Фигурные наличники на окна и двери с резьбой насквозь

Декоративные элементы для украшения деревянных домов, бань и ресторанов

Балясины для отделки веранд и беседок, ограды и т.д.

• МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.

• ПРОИЗВОДСТВО АВТОРСКИХ ДВЕРЕЙ:

Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

Инкрустация дверей вставками из ценных пород дерева, и т.д.

Изготовление эксклюзивных дверей из ценных и редких пород древесины.

• РЕКЛАМА:

Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Преимущества

Подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

	Портал фрезерных станков с ЧПУ WINNER выполнен из высокопрочного сплава. Сам профиль портала имеет многочисленное внутреннее усиление продольными и поперечными ребрами жесткости, что обеспечивает высокую прочность и жесткость. А облегченная конструкция позволяет снизить нагрузку на систему перемещения портала и линейные подшипники.
	Линейный магазин автоматической смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе.
	Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя. Для защиты шпинделя, а так же предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WINNER (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности.
	Линейные подшипники производства Тайвань «HIWIN» или «Lapping» установленные на всех осях перемещения, обеспечивают высокую точность обработки и долговечность работы станка без потери точностных параметров.
	Шпиндель располагается в защитном кожухе, что позволяет снизить уровень шума от работы двигателя в цехах. В базовом оснащении станки комплектуются системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор.
	Станки WINNER оснащаются энергосберегающими роторно-пластинчатыми вакуумными насосами, производительностью 160м3/ч.

Особенности конструкции

Система управления ЧПУ «SYNTEC» одна из самых доступных и надежных систем управления:

Полная поддержка 3D-обработки

Функция «LookAhead»

Возможность редактировать и создавать программы непосредственно у станка

Простой и понятный графический интерфейс системы

	Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
	Перемещение по осям XY обеспечивает косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия). Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
	Для перемещения по оси Z применяется шарико-винтовая пара увеличенного сечения производства (Германия) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.
	Высокая точность обработки по осям X, Y и Z достигается за счет применения, серво приводов «YASKAWA» (Япония) . Обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин.
	Большая мощность шпинделя (9,0кВт и 18000-24000 об/мин) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов.
	Фрезерные станки с ЧПУ WINNER PRO комплектуются системой управления SYNTEC. Обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.
	Все станки WINNER с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.
	Датчик измерения длины инструмента позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Сам датчик для удобства оператора расположен на фронтальной части станка.

Компоненты станка

• Косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия)
• Линейные направляющие производства Тайвань «HIWIN» или «Lapping»
• Серво привода «YASKAWA» (Япония)
• Система управления ЧПУ SYNTEC Тайвань

Стандартная комплектация

В комплекте с вакуумным столом и вакуумным насосом .
