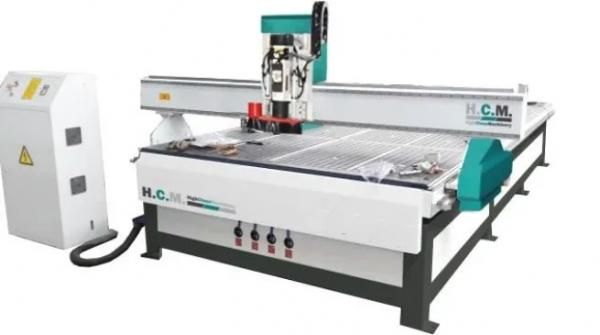

Фрезерный станок с ЧПУ HCM M 6090 AT

'Производитель': 'HighClassMachinery, Co. Ltd', 'Рабочая зона (X х Y), мм': '600х900', 'Высота координаты Z, мм': '150', 'Тип передачи по оси Y, X, Z': 'ШВП', 'Тип привода по осям': 'Шаговые двигатели', 'Скорость рабочего хода, м/мин': '0 – 4', 'Скорость холостого хода, м/мин': '0 – 6', 'Шпиндель, кВт': '1,5', 'Охлаждения шпинделя': 'Воздушное', 'Частота вращения шпинделя, об/мин': '18 000', 'Смена инструмента': 'Ручная (цанговый, фиксация гайкой)', 'Цанга': 'ER20', 'Мах посадочный диаметр инструмента, мм': '16', 'Рабочий стол': 'Механическое крепление с «Т»-пазами', 'Команды управляющих программ': 'G-code', 'Система управления – тип ЧПУ': 'DSP контроллер', 'Напряжение питания, В': '220', 'Установочная мощность, кВт': '1,95', 'Габаритные размеры, мм': '1470х1150х950', 'Вес, кг': '255'

Область применения

Фрезерный станок с ЧПУ HCM M 6090 AT предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости.

Он подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любых полистиролов (в том числе ПВХ и полистиролов с поликарбонатом), гетинакса, искусственного камня, акрилового стекла и оргстекла, модельного пластика и т.п.

Станок HCM M 6090 AT может использоваться для производства:

• Простых и сложных фасадов (в том числе с художественной резьбой), сложных накладок на мебель, элементов эксклюзивной мебели и интерьеров,
• Криволинейного раскроя ДСП, ДВП, МДФ, в том числе ламинированных панелей,
• Элементов каминов и бильярдных столов, барельефов, канделябров, лестниц, плинтуса с резьбой любой сложности,
• Рам для зеркал, панно, изображений и скульптуры людей и животных, сувенирной продукции, шкатулок, письменных наборов, объемных логотипов, часов, оружейных прикладов и лож, музыкальных инструментов,
• Фигурных наличников на окна и двери с резьбой насквозь,
• Декоративных элементов для украшения деревянных домов, бань и ресторанов,
• Балясин для отделки веранд и беседок, ограды и т.д.
• Мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов,
• Филенок, в том числе эксклюзивных с глубокой художественной резьбой,
• Инкрустации дверей вставками из ценных пород дерева,
• Эксклюзивных дверей из редких пород древесины,
• Объемных изделий из пластиков, ПВХ, акрила и других материалов,
• Логотипов, подставок, эмблем и т.д.

Преимущества

Модель выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов.

Особенности конструкции

• За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки, а применение шарико-винтовой пары гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий,
• Станок оснащен высокочастотным фрезерным шпинделем с воздушным охлаждением, мощностью 1,5 Квт, и возможной частотой вращения до 18 000 об/мин,
• Принцип работы базируется на отслеживании положения ротора шагового двигателя по предустановленному на вал оптическому энкодеру. Благодаря точным данным о положении ротора серво-шаговый драйвер управляет током обмоток таким образом, чтобы увеличить момент на высоких скоростях вращения, снизить нагрев двигателя в момент простоя, «нагнать» позицию, если произошел пропуск шагов. В результате гибридные серво-системы приближаются по параметрам и надежности к сервоприводам,
• Рабочий стол с «Т- образными пазами» позволяет фиксировать любы типы материалов при помощи струбцин. Он выполнен из высокопрочного алюминиевого сплава. Верхняя часть имеет бакелитовое покрытие, которое препятствует повреждение деталей с нижней стороны в процессе крепления и обработки,
• DSP контроллер обеспечивает быструю работу и автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.
