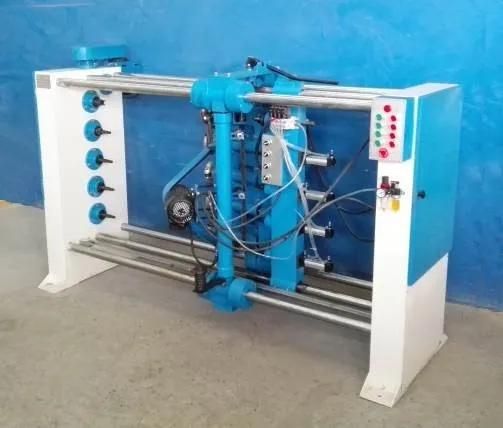

Фрезерно-копировальный станок MFX9512-4A

Состоит из 4 копировальных агрегатов, собранных в один узел, предназначен для изготовления до четырех изделий одновременно.

Существенно увеличивает производительность станка. Благодаря полностью автоматической системе обработки повышается качество детали.

Усовершенствованная конструкция станка позволяет при обработке изделия в автоматическом режиме выполнять предварительную шлифовку.

Предварительный процесс шлифования начинается сразу за фрезерованной поверхностью путем снятия ворса с заготовки шлифовальной лентой.

Специальная заточка лезвий значительно уменьшает интенсивность изнашивания при различных режимах работы.

Установленный в передней части станка удобный пульт управления осуществляет контроль над всеми рабочими процессами обработки.

Получение изделий происходит благодаря установленному в верхней части станка шаблону, вращающемуся синхронно вместе с заготовками. Шаблоны в комплект станка не входят.

Для исключения появления деформации и царапин к поверхности шаблона прилегает свободно вращающийся диск, выполняя функцию прижимного упора шаблона.

Осуществляют надежный прижим и фиксацию заготовки на рабочей поверхности. Благодаря этому увеличивается надежность базирования заготовки и повышаются параметры безопасности обработки. Оптимальная конструкция зажимного устройства обеспечивает надежное базирование заготовки на обрабатываемом участке. Заготовка не деформируется во время обработки.

Суппорт имеет механическое высокоточное регулировочное приспособление, обеспечивающее надежный контакт копировального ролика с шаблоном.

Продольное перемещение суппортов осуществляется по высокоточным направляющим с помощью ходового винта.

Синхронное вращение копира и заготовок происходит за счёт жёсткой связи шестерня-винт с приводом от отдельного электродвигателя.
