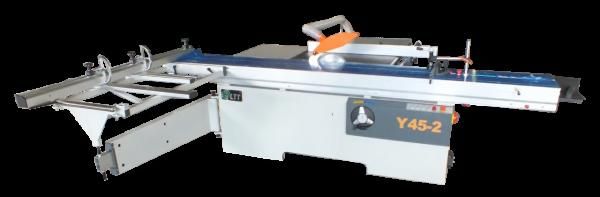

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы Y45-2

'Производитель': 'Китай', 'Макс. длина реза, мм': '3150', 'Угол наклона пилы, град.': '0-45', 'Диаметр основной пилы, мм': '300х30', 'Мощность электродвигателя основной пилы, кВт': '5,5', 'Размеры основного стола, мм': '900х650', 'Размер подвижной каретки, мм': '3200х370', 'Диаметр подрезной пилы, мм': '120 х 20', 'Макс. высота реза, мм': '75', 'Макс. высота реза пилой 300 мм, 45 град.': '55', 'Диаметр патрубков аспирации (верхний), мм': '60', 'Частота вращения основной пилы, об./мин.': '4000, 5000', 'Частота вращения подрезной пилы, об./мин.': '9000', 'Мощность электродвигателя подрезной пилы, кВт': '1,1', 'Габариты, мм': '3500х3450х900', 'Транспортные габариты, м': '2,1х1,2х1,2; 3,3х0,45х0,4', 'Масса, кг': '630'

НАЗНАЧЕНИЕ

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

СХЕМА ОБРАБОТКИ

ОПИСАНИЕ

СТАНИНА

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

РОЛИКОВАЯ КАРЕТКА

Алюминиевая каретка длиной 3200 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа.

ПИЛЬНЫЙ УЗЕЛ

Пильный узел размещается в жестком корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

НАКЛОН ПИЛЬНОГО УЗЛА 450

Позволяет осуществлять распил заготовки под углом.

НАРУЖНЯЯ РЕГУЛИРОВКА ПОДРЕЗНОГО УСТРОЙСТВА

Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукоятки, размещенной на поверхности станка.

РАСКРОЙ МАТЕРИАЛА ПОД ЗАДАННЫМ УГЛОМ

Удобное размещение материала осуществляется посредством линейки телескопической конструкции, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила

ПУЛЬТ УПРАВЛЕНИЯ

Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа.

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Станок дополнительно оснащен эксцентриковым прижимом для надежной фиксации заготовки.

КОЖУХ ЗАЩИТЫ ПИЛЫ

В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СТАНКА ВХОДИТ КОМПЛЕКТ ПИЛ

Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания.
	Станина имеет жесткую сварную конструкцию.
	Раздельные мощные приводы на основную и подрезную пилу.
	Наклон пильного узла 45 градусов.
	Регулировка основной и подрезной пилы
	Усиленная конструкция форматного стола.
	Механическая панель управления проста и лаконична.
	Станок дополнительно оснащен эксцентриковым прижимом для надежной фиксации.
	Кожух защиты пилы входит в комплект.
	Комплектующие надежно спрятаны в отсек в станине станка.
	Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
