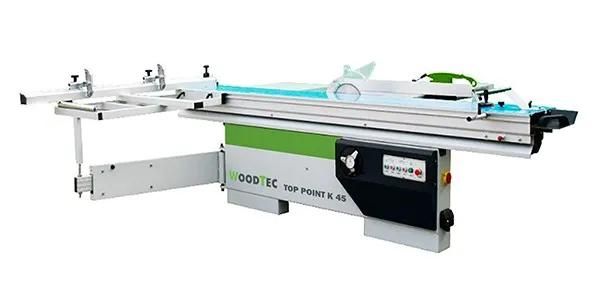

Форматно-раскроечный станок WoodTec TOP POINT K-45

'Производитель': 'WOODTEC', 'Длина подвижного стола, мм': '3200', 'Ход подвижного стола, мм': '3100', 'Ширина подвижного стола, мм': '375', 'Угол наклона пилы, °': '45', 'Наибольший диаметр пилы, мм': '300', 'Высота пропила, мм': '80 (45° макс. 55 мм)', 'Диаметр подрезного полотна, мм': '120', 'Диаметр шпинделя пилы, мм': '30', 'Диаметр шпинделя подрезного полотна, мм': '20', 'Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм': '1100', 'Двигатель, кВт': '5,5', 'Двигатель подрезного устройства, кВт': '0,75', 'Скорость пилы, об/мин': '4000 / 6000', 'Скорость подрезного полотна, об/мин': '7000', 'Питающее напряжение, В': '380 (50 Гц / 3 л.с.)', 'Общая установленная мощность, кВт': '6,25', 'Длина, мм': '3250', 'Ширина, мм': '3150', 'Высота, мм': '900', 'Вес (нетто), кг': '630'

СХЕМА ОБРАБОТКИ

НАЗНАЧЕНИЕ:

Форматно-раскроечный станок TOP POINT K-45 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Массивная станина Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.
	Роликовая каретка Роликовая каретка, шириной 375 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
	Пильный узел Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.
	Поперечная линейка Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.
	Пульт управления Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основной и подрезной пилы, кнопка аварийной остановки станка. Так же на панели дополнительно установлены кнопки включения/выключения аспирацией, что позволяет подключить к станку аспирационную установку.
	Настройка пил Удобная настройка работы подрезной и основной пил на боковой стенке станка. Станок оснащен смазочным устройством.
	Защитный кожух Станок имеют в своей комплектации защитный кожух, расположенный на расклинивающем ноже, который обеспечивает качественное пылеудаление.
	Система смазки Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов.
	Индикация угла наклона пильного узла Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.
