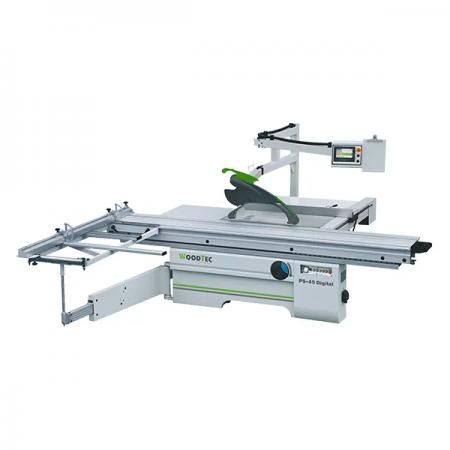

Форматно-раскроечный станок WoodTec PS 45 Digital

'Производитель': 'WOODTEC', 'Длина подвижного стола, мм': '3200', 'Ход подвижного стола, мм': '3200', 'Наибольший диаметр пилы, мм': '300 (350)', 'Высота пропила, мм': '90 (100)', 'Диаметр подрезного полотна, мм': '120', 'Диаметр шпинделя пилы, мм': '30', 'Диаметр шпинделя подрезного полотна, мм': '20', 'Наклон пильного узла': '45 - 90', 'Двигатель (HP), кВт': '7,5 (5,5)', 'Двигатель подрезного устройства (HP), кВт': '1 (0,75)', 'Скорость пилы, об/мин': '4200 / 5600', 'Скорость подрезного полотна, об/мин': '8500', 'Диаметр патрубка стружкоприемника пильного узла / Ограждения основной пилы, мм': '100 / 60', 'Общая установленная мощность, кВт': '6,25', 'Длина, мм': '3350', 'Ширина, мм': '3400', 'Высота, мм': '1510', 'Вес, кг': '1050'

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Станина Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.
	Способ крепления каретки Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.
	Пильный узел Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. Электрорегулировка вылета пилы Подъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка.
	Роликовая каретка Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
	Централизованная система смазки Позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке
	Конструкция форматного стола Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры, расположенные на поперечной линейке с оптическими линзами, позволяют быстро и точно настроить станок на необходимый размер. При необходимости поперечный упор может быть развернут на угол от 0° до 45° для пиления под углом, отличным от прямого. Опционально можно заказать один из флажков с электронным цифровым дисплеем указания размера. (Стоимость – 300 USD/шт.)
	Защитный кожух пилы Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.
	Управление параллельным упором Дисплей Touch-Screen от одного из ведущих производителей электроники и систем управления позволяет управлять настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Такое решение позволяет увеличить производительность станка за счет того, что нет необходимости оператору каждый раз при выставлении размера переходить к оптической линзе за каретку. Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора по высокоточной шарико-винтовой паре.
	Электрошкаф Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.
