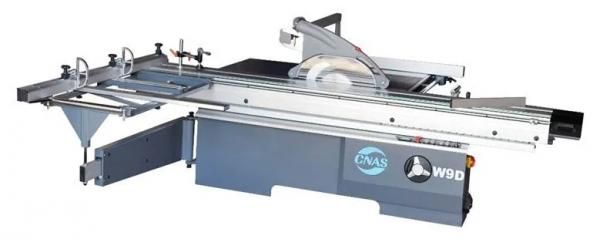

Форматно-раскроечный станок W9D

'Производитель': 'Китай', 'Диаметр нижнего патрубка под аспирацию, мм': '100', 'Максимальная длина реза, мм': '3170', 'Частота вращения подрезной пилы, об./мин.': '8000', 'Частота вращения основной пилы, об./мин.': '4000, 6000', 'Диаметр основной пилы, мм': '300х30', 'Диаметр верхнего патрубка под аспирацию, мм': '80', 'Угол наклона пилы, градусов': '0-45', 'Диаметр подрезной пилы, мм': '120х20', 'Максимальная высота реза пилой под 45 градусов, мм': '55', 'Максимальная высота реза, мм': '95', 'Размеры основного стола, мм': '900х650', 'Размеры каретки, мм': '3200х410', 'Мощность электродвигателя основной пилы, кВт': '5.5', 'Мощность электродвигателя подрезной пилы, кВт': '1.1', 'Размеры, мм': '3390х3390х1300', 'Размеры в упаковке, мм': '1 место2200х1150х900 (объем 2,28 м3), 2 место 3290х240х440 (объем 0,35 м3)', 'Объём, м³': '2,63', 'Масса, кг': '930', 'Масса в упаковке, кг': '1000'

Назначение

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. ламинированных. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

• Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
• Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
• Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
• Электрорегулировка вылета пилы основной пилы осуществляется по направляющим на линейных подшипниках.
• Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.
• Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.
• Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
• Дополнительный опорный ролик увеличивает рабочий стол и позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
• Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.
• Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Конструктивные особенности

	Жёсткая станина Сварная станина станка имеет жесткую конструкцию.
	Усиленная роликовая каретка Усиленная роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки.
	Роликовая каретка Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Вертикальное расположение направляющих друг над другом и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с силой тяжести. Каретка не требует никакого специального обслуживания и легко продувается сжатым воздухом.
	Электрорегулировка вылета пилы Подъём и опускание основной пилы осуществляется по направляющим на линейных подшипниках.
	Пильный узел Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.
	Поперечный упор Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла.
	Увеличение опорного стола Для удобства работы с габаритными заготовками станок оснащен дополнительным опорным роликом.
	Крепление поддерживающего стола Поддерживающий стол крепится на цилиндрической направляющей.
	Пульт управления Для удобства работы оператора пульт расположен под углом. На панели расположены: электронный индикатор угла наклона пильного узла, кнопка экстренного отключения станка, кнопки запуска и остановки основной и подрезной пилы, электроподъём и опускание основной пилы. Настроить вылет основной пилы позволит электропривод и специальный тумблер. Наклон пильного узла 45 градусов осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.
	Защитный кожух Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Поворотная штанга крепления защиты пилы с фиксатором рабочего положения.
	Точная настройка параллельного упора Нониус микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер.
	Упор для угловых резов В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.
	Эксцентриковый прижим В базовую комплектацию входит чугунный эксцентриковый прижим для надёжной фиксации заготовки.
	Система смазки Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов. Система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке.
	Отдельный электрошкаф Все основные электрические составляющие станка находятся в отдельном пылезащищенном шкафу, тем самым обеспечивая стабильную работу станка.
	Комплектующие Комплектующие надежно спрятаны в отсек в станине станка.
	Упаковка Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
