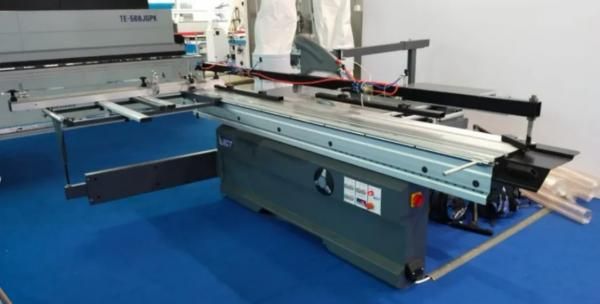

Форматно-раскроечный станок K3200AD + прижимная пневматическая балка

'Производитель': 'ЛИОН', 'Максимальная длина реза, мм': '3170', 'Частота вращения подрезной пилы, об./мин.': '8000', 'Частота вращения основной пилы, об./мин.': '4000, 6000', 'Диаметр основной пилы, мм': '300х30', 'Угол наклона пилы, градусов': '0-45', 'Диаметр подрезной пилы, мм': '120х20', 'Максимальная высота реза пилой под 45 градусов, мм': '55', 'Максимальная высота реза, мм': '95', 'Размеры основного стола, мм': '900х650', 'Размеры каретки, мм': '3200х410', 'Мощность электродвигателя основной пилы, кВт': '5,5', 'Мощность электродвигателя подрезной пилы, кВт': '1,1', 'Диаметр нижнего патрубка под аспирацию, мм': '100', 'Диаметр верхнего патрубка под аспирацию, мм': '80', 'Длина, мм': '3390', 'Ширина, мм': '3390', 'Высота, мм': '1300', 'Вес нетто, кг': '930', 'Объём, м³': '2,63', '1 место': '2200х1150х900 (объем 2,28 м3)', '2 место': '3290х240х440 (объем 0,35 м3)', 'Масса в упаковке, кг': '1000'

Назначение

Форматно-раскроечный станок K3200AD предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.

Особенности

· Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

· Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

· Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

· Электрорегулировка вылета пилы основной пилы осуществляется по направляющим на линейных подшипниках.

· Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

· Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

· Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

· Дополнительный опорный ролик увеличивает рабочий стол и позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.

· Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.

Станок дополнительно оснащен эксцентриковым прижимом и опционально пневматической двухсекционной балкой + 36 000 рублей, для надежной фиксации заготовки.

Конструкция:

	Поперечный упор Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла.
	Увеличение опорного стола Для удобства работы с габаритными заготовками станок оснащен дополнительным опорным роликом.
	Крепление поддерживающего стола Поддерживающий стол крепится на цилиндрической направляющей.
	Пульт управления Для удобства работы оператора пульт расположен под углом. На панели расположены: электронный индикатор угла наклона пильного узла, кнопка экстренного отключения станка, кнопки запуска и остановки основной и подрезной пилы, электроподъём и опускание основной пилы. Настроить вылет основной пилы позволит электропривод и специальный тумблер. Наклон пильного узла 45 градусов осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.
	Защитный кожух Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Поворотная штанга крепления защиты пилы с фиксатором рабочего положения.
	Точная настройка параллельного упора Нониус микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер.
	Упор для угловых резов В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.
	Система смазки Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов. Система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке.
	В комплекте со станком поставляется эксцентриковый прижим и опционально пневматическая двухсекционная прижимная балка + 36 000 руб.
	Упаковка Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
