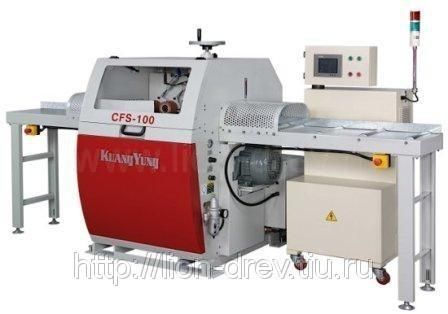

Автоматический торцовочный станок CFS–100

Общая характеристика:

Автоматический торцовочный станок модели CFS–100 тайваньского производства («Kuang Yung») применяется на предприятиях, занятых распилом древесины с целью производства материалов и заготовок для мебельной, столярной и строительной промышленности. Данная модель отличается высокой точностью и чистотой распила заготовок, произведенных из древесины хвойных и лиственных пород, широкими возможностями программного обеспечения, а также удобством и безопасностью управления и технического обслуживания.


Назначение:

Автоматический торцовочный станок CFS–100 применяется для распила заготовок, произведенных из древесины различных пород, с целью их раскроя в соответствии с заданными параметрами, а также удаления дефектных областей (с гнилью, сучьями, трещинами и т.п.). Конструкция станка позволяет также осуществлять оптимизацию обработки заготовок и сортировать изделия в соответствии с их габаритами.


Особенности конструкции автоматического торцовочного станка CFS–100:

1. Программное обеспечение станка отличается широкими функциональными возможностями и может одновременно осуществлять одну программу или необходимое сочетание нескольких программ для различных видов раскроя и оптимизации обработки заготовок.

2. Для управления и контролирования процесса распила материала станок укомплектован сенсорной панелью, обладающей интуитивно понятным интерфейсом и всеми необходимыми средствами для внесения необходимых параметров в оптимизирующие программы.

3. Конструкция станка проста и безопасна в монтаже, настройке и техническом обслуживании.

4. Регулировка процесса автоматической подачи заготовок осуществляется при помощи системы, оснащенной сервоприводом, благодаря чему обеспечивается идеальная точность обработки заготовок в соответствии с заданными размерами.

5. Электронные компоненты станка (контроллеры системы управления, микросхемы и т.д.) надежно защищены от неблагоприятного воздействия внешних факторов и перепадов напряжения, что существенно продлевает срок их эффективной эксплуатации.

6. Пильный узел оснащен трехфазным электрическим двигателем (380В+10/-15%, 50Гц.) мощностью 7,5 кВт, который обеспечивает эффективное функционирование обрабатывающего инструмента, позволяя ему вращаться со скоростью 3300 оборотов в минуту для чистого и ровного пропила материала любой степени плотности. Станок способен в минуту производить до 80 резов.



7. В качестве обрабатывающего инструмента станок использует пильный диск, произведенный из сплава повышенной прочности, диаметром 450 мм.


Порядок работы торцовочного станка CFS–100:

- предварительное маркирование оператором дефектных участков заготовок при помощи люминесцентного мела,
- подача заготовки в рабочую зону станка посредством транспортерного механизма, имеющего привод от электрического двигателя,



- считывание маркировки посредством фотоэлемента, которым оборудован станок,
- распил заготовок в автоматическом режиме посредством пильного диска в соответствии с нанесенными метками.


Станок CFS–100способен осуществлять следующие виды обработки заготовок (в соответствии с заложенными в его памяти программами):

• распил в соответствии с заданными фиксированными параметрами длины,


• последовательное торцевание в соответствии с заданной программой (память на 10 различных размеров последовательной обработки)



• двусторонний распил материала в соответствии с заранее нанесенной маркировкой,



• распил в соответствии с заданными фиксированными параметрами длины с учетом маркировки.
