Name: Автоматический кромкооблицовочный станок WoodTec Compact
SKU: 627450340156
Price: 13000.0 EUR
Availability: InStock

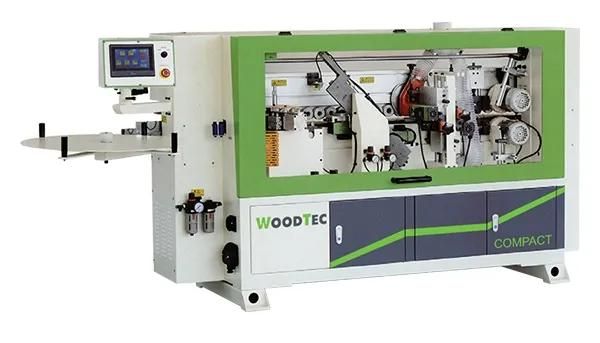

Автоматический кромкооблицовочный станок WoodTec Compact

Информация о товаре

'Производитель': 'WOODTEC', 'Толщина кромочного материала, мм': '0,4 - 3', 'Толщина детали, мин/макс, мм': '12 - 55', 'Размеры обрабатываемой детали (мин.) - длина x ширина, мм': '120 x 80', 'Скорость подачи, м/мин': '12,5', 'Мощность двигателей чистовой торцовки (2 шт.), кВт': '2 х 0,22', 'Обороты пил, об/мин': '12 000', 'Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм': 'Ø75, Z = 4, R2', 'Мощность двигателей фрезерного узла (2 шт.), кВт': '2 х 0,37', 'Обороты, об/мин': '1400', 'Полировальный узел – мощность, кВт': '2 х 0,18', 'Общая мощность, кВт': '5,11', 'Питающее напряжение (3 фазы), В': '380', 'Давление сжатого воздуха, бар': '6,5', 'Длина, мм': '2750', 'Ширина, мм': '750', 'Высота, мм': '1270', 'Вес, кг': '660'

Торцовка, фрезеровка, радиусная циклевка и полировка в станке длиной 2,75 м
Скорость подачи 12,5 м/мин
Пульт управления Touch Screen с подсказками по неисправностям
Станок с уникальными опциями, таким как радиусная цикля и предварительный разогрев торца детали

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

CХЕМЫ ОБРАБОТКИ:

1. Подача кромки	2. Клеевой узел	3. Гильотина	4. Пресс группа

5. Узел 2-х моторной торцовки	6. Чистовой узел фрезерования свесов	7. Узел радиусной циклевки	8. Полировальный узел

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Скорость подачи 12,5 м/мин,
Подогрев направляющей линейки,
Бачок для клея-расплава с электронным блоком контроля температуры,
Регулировка количества наносимого клея,
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS,
Торцовочный узел для обрезки переднего и заднего свесов пилой,
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм,
Циклевка радиусная,
Полировальный узел 2 х 0,18 кВт 1400 об/мин,
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках,
Магазин подачи рулонного кромочного материала,
Пульт управления на передней панели станка,
Поддерживающий суппорт для габаритных заготовок,
Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Клеевой узел Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея – аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт. Две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз, простая схема пневматики, призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.
	Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь, исключают повреждение любой облицованной поверхность. Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы целиковые 6 ножей Ø75, Z = 4, R2.
	Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
	Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
	Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
