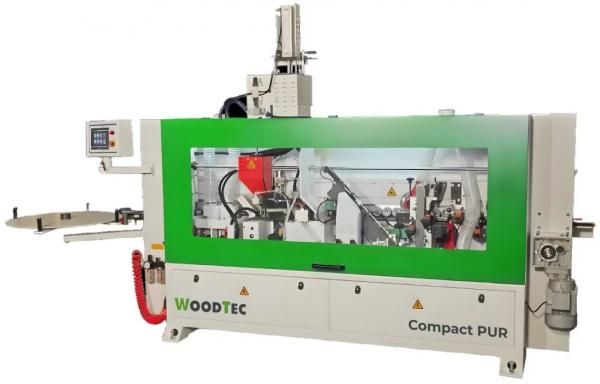

Name: Автоматический кромкооблицовочный станок WoodTec Compact PUR
SKU: 554702851964
Price: 2480509.0 EUR
Availability: InStock

Автоматический кромкооблицовочный станок WoodTec Compact PUR

Информация о товаре

'Производитель': 'WOODTEC', 'Толщина кромочного материала, мм': '0,4 - 3', 'Толщина детали, мин/макс, мм': '10 - 55', 'Размеры обрабатываемой детали (мин.) - длина x ширина, мм': '250 х 150', 'Скорость подачи, м/мин': '14', 'Мощность двигателей чистовой торцовки (2 шт.), кВт': '2 х 0,35', 'Мощность двигателей фрезерного узла, кВт': '2 х 0,75', 'Полировальный узел, кВт': '2 х 0,18', 'Общая мощность, кВт': '9,2', 'Питающее напряжение (3 фазы), В': '380', 'Давление сжатого воздуха, бар': '6,0', 'Длина, мм': '3965', 'Ширина, мм': '1500', 'Высота, мм': '1475', 'Вес, кг': '1060'

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Узел предварительного фрезерования оснащен алмазными фрезами,
Скорость подачи 14 м/мин,
Двойной клеевой узел PUR/EVA верхнее расположение,
Регулировка количества наносимого клея,
Торцовочный узел для обрезки переднего и заднего свесов пилой,
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой,
Циклевка радиусная,
Узел подачи очистительной жидкости,
Полировальный узел ,
Магазин подачи рулонного кромочного материала,
Поддерживающий суппорт для габаритных заготовок,
Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Клеевой узел Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея – аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт Две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз, простая схема пневматики, призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
	Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь, исключают повреждение любой облицованной поверхность. Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы целиковые 6 ножей Ø75, Z = 4, R2.
	Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
	Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений. Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
	Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
	Узел предварительного фрезерования Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм. Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм
	Подача очищающей жидкости Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
