Автоматический кромкооблицовочный станок WOODTEC Compact H-375

'Производитель': 'WOODTEC', 'Толщина кромочного материала': '0,4 – 3 мм', 'Толщина детали, мин/макс': '10 - 60 мм', 'Размеры обрабатываемой детали ( мин ) - длинна x ширина': '120 x 150 мм', 'Скорость подачи': '12-20 м/мин', 'Мощность двигателей чистовой торцовки- 2шт.': '2х0,35 кВт', 'Мощность двигателей фрезерного узла-2шт.': '2х0,75 кВт', 'Полировальный узел – мощность': '2х0,18 кВт', 'Общая мощность': '9,5 кВт', 'Питающее напряжение (3 фазы )': '380 В', 'Давление сжатого воздуха': '6,0 Bar', '- длина': '4630 мм', '- ширина': '1000 мм', '- высота': '1600 мм', 'Вес': '1550 кг'

СХЕМЫ ОБРАБОТКИ

1. Линейка с подогревом	2. Клеевой узел	3. Узел прижима	4. Узел 2-ух моторной торцовки
5. Узел фрезерования свесов	6. Узел радиусной цикли	7. Узел подачи очистительной жидкости	8. Полировальный узел

НАЗНАЧЕНИЕ:

Автоматический кромкооблицовочный станок Compact Н375 предназначен для облицовывания прямолинейных кромок мебельных заготовок толщиной до 3 мм.


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Скорость подачи 12-20 м/мин,
• Подогрев направляющей линейки,
• Бачок для клея-расплава с электронным блоком контроля температуры,
• Рычажная регулировка количества наносимого клея,
• Гильотина для предварительной резки толстого кромочного материала - Двух моторный торцовочный узел на специальной конструкции с разнесенными независимыми направляющими,
• Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2мм,
• Циклевка радиусная,
• Узел подачи очистительной жидкости (двухсторонний)
• Полировальный узел 2х0,18кВт
• Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках,
• Регулятор сжатого воздуха,

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

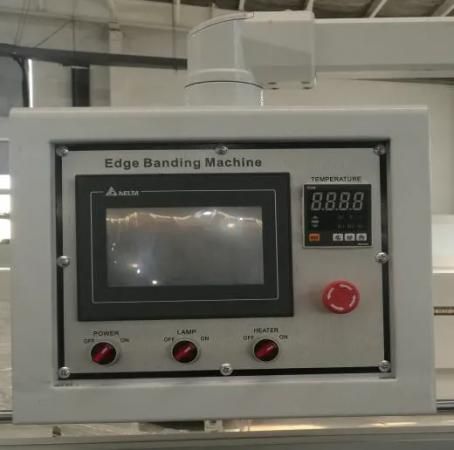

	ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: - Температуру клея, - Индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
	КЛЕЕВОЙ УЗЕЛ Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала. - Винтовая точная настройка кол-ва клея - Аккуратный клеевой шов. - Не требуется регулировка на толщину материала.
	ПРИЖИМНАЯ БАЛКА На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления мод. «WOODTEC-Compact Н375»
	ПРЕСС ГРУППА Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.
	ТОРЦОВОЧНЫЙ АГРЕГАТ Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями. Специальная конструкция с разнесенными независимыми направляющими позволяет с высокой точностью производить чистовую торцовку на максимальной скорости. Перемещение пильных узлов осуществляется по двум линейным направляющим расположенными под углом 45° Узел оснащен автоматической системой смазки направляющих, с помощью блока контроля времени Пила: 104*22*3.0/2.0*30T
	УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ Два промышленных двигателя 2х0,75кВт. Мощность двигателей позволяет фрезеровать кромку с припуском на сторону 2мм. Вертикальные копиры круглые большого диаметра: - осуществляют плавный заход на деталь, - исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки. Фрезы : 70*16*4Z*H12
	УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. Нож: 20*12*2 R2
	ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
	ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности, - Очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край). - Полирующий агрегат два двигателя, два полирующих диска, - частота вращения 1400 об/мин Круг полировальный: 150*50*20
