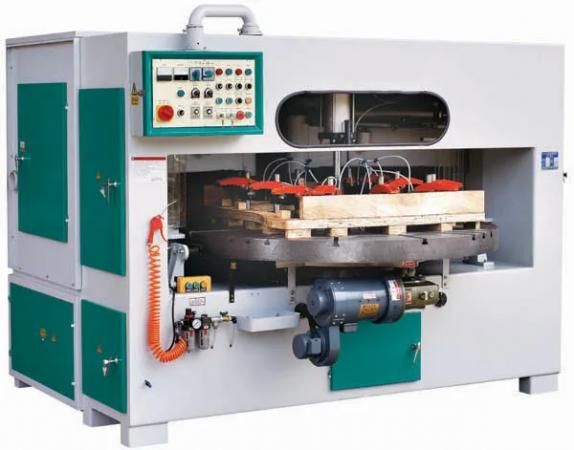

Автоматический копировальный станок MX71160

'Производитель': 'Китай', 'Диаметр обрабатываемых заготовок, мм': '500-1800', 'Максимальная толщина заготовки, мм': '130', 'Диаметр стола, мм': '1630', 'Скорость вращения стола, об/мин': '0,1 - 3', 'Диаметр шпинделя, мм': '40', 'Высота шпинделя, мм': '180', 'Скорость вращения шпинделя, об/мин': '9300', 'Мощность привода вращения стола, кВт': '2,2', 'Мощность привода фрезы, кВт': '2х7,5', 'Толщина заготовки, мм': '130', 'Вес, кг': '2750', 'Габариты, мм': '2600×2200×900'

Назначение

Копировально-фрезерный станок карусельного типа MX 71160 предназначен для высокопроизводительного изготовления филенок, сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.

Отличительные особенности:

• Круглый вращающийся стол;
• Тяжелая и мощная станина;
• Пневмоприжим над центром стола для фрезерования филенок, столешниц и т.п.;
• Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов. Данные прижимы расставляются по краю круглого стола;
• Высокая производительность.

Конструктивные особенности:

• Два фрезерных шпинделя

Станки оснащены 2-мя фрезерными узлами.
Для фрезерования определенного профиля необходимо установить соответствующие фрезы.
На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке.

• Пневмоподача шпинделей

Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра.

• Фиксация заготовок

При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов.
При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются.

• Крепление шаблонов

Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе.

• Рабочий стол круглой формы с установленным на нем шаблоном и заготовкой вращается вокруг своей оси.
• Для обкатки (фрезерования по периметру) плоских заготовок из листовых материалов, например филенок, сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола.
• Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола.
• Рабочие органы – фрезы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник. Находясь под инструментом, данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.
