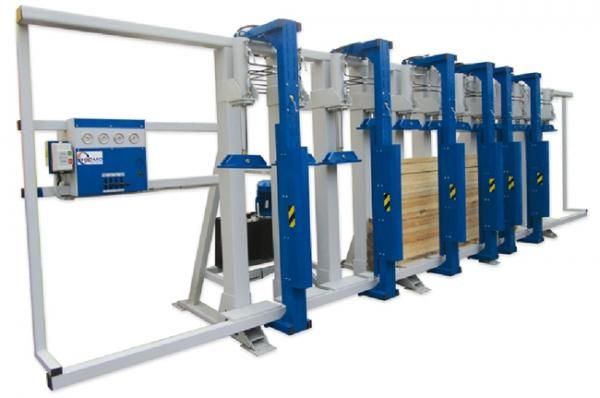

Автоматический гидравлический пресс для склеивания бруса Антей

ОБЩАЯ ХАРАКТЕРИСТИКА

Тяжёлые гидравлические прессы модельного ряда Антей предназначены для изготовления деревянных клееных конструкций толщиной до 210 мм. Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит опирающихся на балку из профильной трубы и косынки. Балка является нижней опорной направляющей для фронтальных прижимных блоков.

Фронтальные прижимные блоки установлены на верхнюю горизонтальную балку и перемещаются по ней на подшипниках с подпружиненной опорой, исключающей разрушение подшипников при работе цилиндров. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок.

Гидросистема приводится в действие гидростанцией, установленной на раме пресса. Пульт управления системы позволяет вводить в работу одновременно и последовательно: левую половину пресса, правую половину пресса, фронтальные прижимные блоки, все цилиндры одновременно, или каждые в отдельности.

Каждый вертикальный гидроцилиндр и фронтальный прижим оснащен краном для запирания. Это даёт возможность склеивать несколько пакетов различного размера одновременно. Усилие сжатия может регулироваться на всех блоках прессования одновременно, или каждом в отдельности. Выбранное давление фиксируется по показаниям манометра посредством гидрозамков. Для компенсации осадки пакета на левую и правую группы вертикальных гидроцилиндров установлены гидроаккмуляторы.

НАЗНАЧЕНИЕ

Автоматический гидравлический пресс для склеивания бруса Антей А-270/6 используется на столярных и мебельных предприятиях для изготовления путем склейки разнообразных по конфигурации конструкций, толщина которых не превышает 270 мм.

БАЗОВАЯ КОМПЛЕКТАЦИЯ

• приводной стол загрузки, оснащенный автоматической системой перемещения заготовок по одной на платформу пресса,
• платформа загрузки/выгрузки, перемещение которой по вертикали производится посредством гидравлической системы,
• механизм прижима заготовок для их выравнивания,
• неприводные ролики для выгрузки готовой продукции,
• гидравлическая станция,
• система числового программного управления компании «OMRON»

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• загрузка материала производится в автоматическом режиме с использованием приводного стола, по которому обработанные клеевым составом заготовки перемещаются поштучно на поверхность пресса,
• загрузочная платформа пресса производит переворот материала на ребро и его базирование на направляющие с параллельным прижимом к соседней заготовке,
• автоматические датчики используются для контроля степени заполнения загрузочной области,
• область загрузки материала перемещается по высоте посредством гидравлического привода,
• разгрузка пресса осуществляется в ручном режиме после опускания платформы пресса при помощи неприводных роликов,
• гидравлическая станция базируется на раме, контроль и регулировка силы давления в системе осуществляется оператором посредством манометров и гидрозамков,
• простота и легкость настройки и управления работой всех механизмов гарантирует эргономичный пульт с сенсорной поверхностью, а также система ЧПУ, произведенная компанией «OMRON»,
• контроллер системы управления рассчитан на сохранение пяти рабочих программ, что позволяет значительно упростить и сократить процедуру настройки оборудования,
• платформа для загрузки и выгрузки материала оборудована системой блоков прижима, оснащенных функцией поворота, используемых для фиксации материала, что обеспечивает точное и выравненное его базирование для выпуска высококачественной продукции,
• наличие в конструкции каждого прижимного фронтального блока балки прижима, оборудованной двумя гидравлическими цилиндрами, используется для оптимизации процесса фиксации и выравнивания материала в соответствии с его габаритами и конфигурацией,
• высокопрочное основание, сваренное из надежных профилированных труб увеличенной толщины, гарантирует стабильное и точное функционирование всех механизмов станка,
• опорная площадка, расположенная внизу, изготовлена из плит из стали, которые надежно закреплены на балке, произведенной из труб и косынок, такая конструкция обеспечивает низкий уровень вибрации оборудования и возможность обработки материала различной массы,
• гидравлическая станция станка способна создавать давление до 180 бар, что позволяет осуществлять качественную склейку заготовок, выпущенных из плотной древесины (лиственница, дуб и т.д.).
